108KHz Ultraschall
Wasser-Zerstäuber
mit dem Controller PIC12F1840


      Man kann auf die Bilder drauf-klicken, dann erscheinen diese größer !





Der Einsatz von Duftstoffen
vermindert die Lebensdauer.
Die µm-Löcher verstopfen.

Hier unterhalb wurde eine
grüne LED-Beleuchtung
eingesetzt




Die gekaufte Leiterplatte hat
bei der "eigenen Entwicklung"
geholfen.
(Klick hier) und es erscheint
                   die Verkaufs-Seite.

Bastel-Anleitungs-Download hier:

          "Ultraschall-Zerstaeuber.zip"
                        (ca.5,6Mbyte)

Beschreibung :
Mit einem Keramischen Ultraschall-Piezo-Geber
wird Wasser zerstäubt.
Es tritt aus 740 kleinen 5µm-Löchern oberhalb aus.
An der Unterseite befindet sich ein Wasser
getränkter Baumwollstab.
Es "sprudelt" / "zerstiebt" ca. 20 bis 30cm in die Höhe.
Am Piezo-Geber liegt beim Zerstäuben eine
Wechselspannung von 108Khz an.

Es gibt auch Geber für 1,7Mhz / 2,4Mhz und Weitere.
Diese gehen bei meinem Aufbau NICHT !
Man muss beim Kauf aufpassen.

Schon 1974 hatte ich als Lehrling bei Carl Zeiss Jena
mit Piezo-Gebern zu tuen.
Hier wurde eine Gleichspannung angeschlossen.
Dann hat es sich gedehnt oder je nach Polarität
geschrumpft (in µm ganz wenig).
Es wurde zum Spiegel / Linsen justieren
bei optischen Geräten eingesetzt.

Hier ist es aber eine Wechselspannung mit 108Khz.
Es vibriert.

Das Schwierigste beim Aufbau ist,
dass man die Übertrager selbst wickeln muss.
Zwei Stück E-Kerne für eine Spule
bestimmen die Permeabilität.

Bei REICHELT hatte ich beim Wickeln per Hand
Schwierigkeiten mit nur 0,1mm Losem Draht Bündel.
Es hat sich sehr oft verfitzt.
Mit Cu-Lack-Draht 0,3mm
den es bei EBAY oder AMAZON
auf einer Rolle gibt, hatte ich keine Probleme.



Halterung mit Baumwollstab
erhältlich bei EBAY oder AMAZON

Piezo-Keramik-Geber für 108Khz
und 16mm (mit Gummi-Ring 20mm)
erhältlich bei EBAY oder AMAZON


Fertiger Übertrager und die Einzelteile mit
zwei E-Kernen, Klemmen und Wickelkörper.

erhältlich bei
REICHELT



Bestückte Leiterplatte

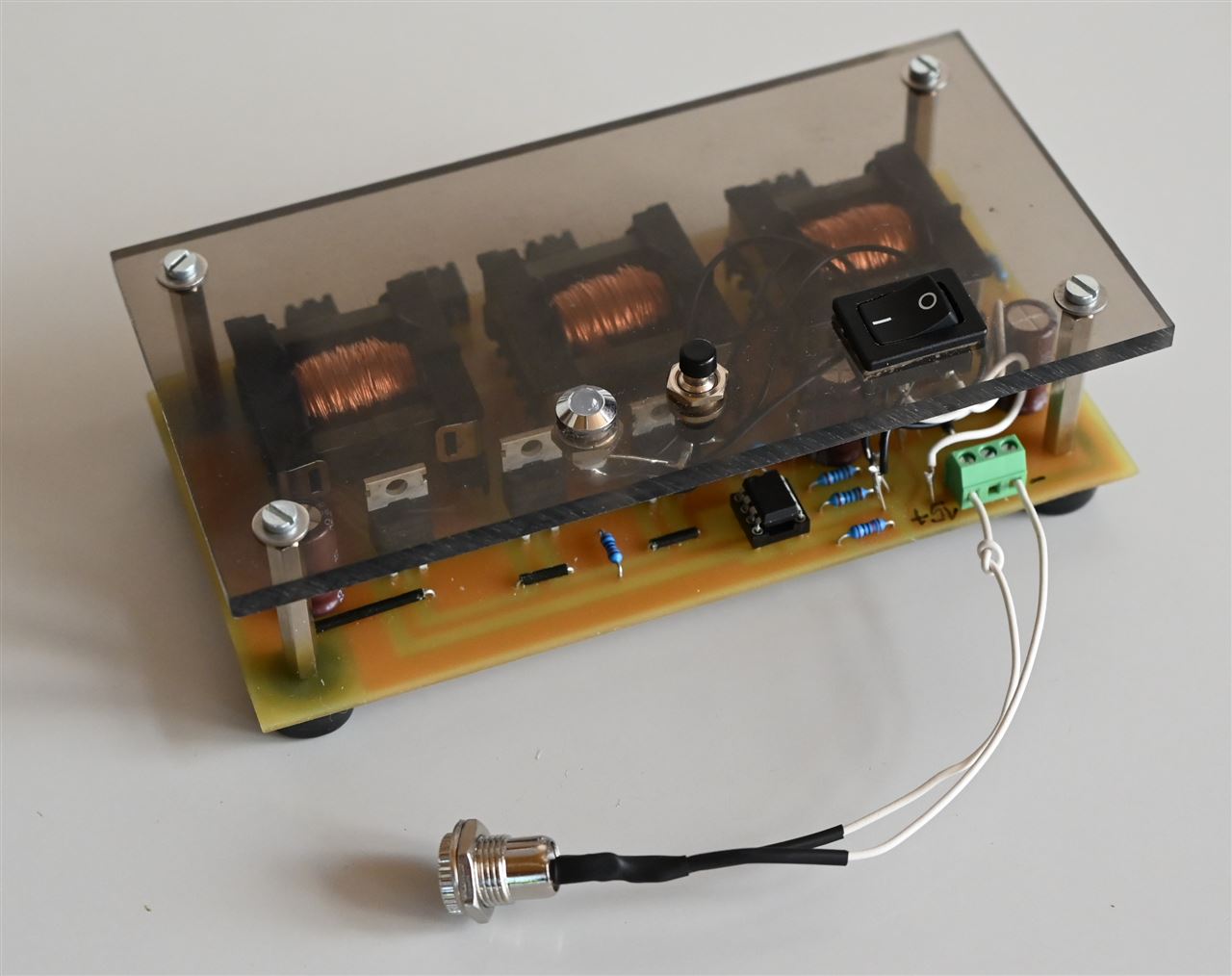

Fertiges Gerät
Durch die Übertrager ist es
viel größer als die gekaufte
Leiterplatte,
aber hier mit 3 Piezo-Gebern.
Man kann maximal 3 Piezo-Geber einsetzen.
Es geht natürlich auch nur einer...
Oder beim Gerät (siehe links) wird nur
einer angesteckt.


Die Hochfrequenz von 108Khz ist
vom Controller-Programm
sehr genau eingestellt.

Der PIC12F1840 liefert ein stabiles
symmetrisches Rechteck-Signal.

Die Frequenz wurde mit Oszi und
Frequenzmesser mit 107,9Khz gemessen.




Wasserglas mit drei Piezo-Gebern
und LED-Beleuchtung



Fertiger Aufbau in Aktion


(Klick hier)
und es erscheint
der Stromlaufplan!


Im Bastel-Download oben findet man
auch die Leiterplatten,
den Bestückungsplan,

die Stückliste,
Fotos,
Zeichnungen,
HEX+ASM-Programm-Datei,
Datenblätter und vieles mehr.

Um das HEX-Programm in den
PIC12F1840 zubringen
braucht man
selbst einen Brenner.
(Programmiergerät)




Bedienung:
Wenn man den Taster fortlaufend drückt stellen
sich 4 verschiedene Modies ein:


Mode0 :
Es sprüht andauernd.
Es leuchtet dauerhaft die grüne LED.
Hier kann man die Stromaufnahme messen.
Bei Mode1 bis 3 erfolgt aller 50msec eine ganz kurze Unterbrechung
durch den Zeit-Interrupt und eine Pause im Programm.
Man kann nicht so genau messen.

Mode1 :
Es sprüht im Intervall für längere Zeiten.
Die Duo-LED blinkt rot im 0,5sec Rhythmus.
Man kann im ASM-Programm die Zeiten selbst ändern.
Jetzt steht drin:
SPRUEH_ZEIT1 EQU D'3'    ;IN SEC * ZAHL -->JETZT 3SEC
PAUSEN_ZEIT1  EQU D'2'    ;IN SEC * ZAHL -->JETZT 2SEC

Mode2 :
Es sprüht im Intervall für kurze Zeiten.
Die Duo-LED blinkt grün im 0,5sec Rhytmus.
Man kann im ASM-Programm die Zeiten selbst ändern.
Jetzt steht drin:
SPRUEH_ZEIT2 EQU D'4'    ;IN 50MSEC * ZAHL -->JETZT 200MSEC
PAUSEN_ZEIT2 EQU D'10'   ;IN 50MSEC * ZAHL -->JETZT 500MSEC

Mode3 :
Die Duo-LED blinkt gelb im 0,5sec Rhythmus.
Es soll wie bei einer Dampf-Lokomotive das Anfahren zeigen.
Es dampft in Intervallen mit unterschiedlichen Pausen und Sprühzeiten.

Ist der Zyklus zu Ende, beginnt er wieder von vorn, nach einer Pause.
Man kann im ASM-Programm diese Pausen-Zeit am Ende des Zyklus
selbst ändern.

Jetzt steht drin:
ZYKLUS_PAUSE EQU D'100'   ;IN 50MSEC * ZAHL
JETZT 50MSEC * 100 = 5000MSEC = 5SEC

Hat man Mode3 erreicht und drückt erneut,
beginnt es wieder von vorn mit Mode0.
Beim Aus-Schalten des Gerätes merkt es sich die Mode.
(also mit EEPROM-Speicherung)
Beim erneuten Einschalten beginnt es wieder mit dieser Mode.

Bei der gekauften Leiterplatte war nach 4Stunden-Betrieb
noch eine Abschaltung . Dies habe ich hier nicht vorgesehen.

Wenn der Piezo-Geber ohne Wasser betrieben wird,
wird er sehr heiß !!!

----------

Mein selbst aufgebauter "Luftfeuchtigkeits-Messer"
hier auf der Homepage,
hat perfekt zu diesem Aufbau die Luftfeuchtigkeit angezeigt.
(Klick hier)

----------

AUSWERTUNG :
Es funktioniert gut.

Aber auf der waagerechten Montageplatte, wo die Piezo-Geber
angebracht sind, bilden sich nach ca. einer halbe Stunde Wassertropfen.

Schon bei geringer schräger Montage war das Problem gelöst.
