Bastelanleitung
Prell-Messgerät für Taster und Schalter
mit dem Controller PIC16F628A



! Download hier als :
! "Prell-Messgeraet.zip"
   (Größe ca. 1,0Mbyte)

Kurzbeschreibung :
Taster oder Schalter prellen beim Einschalten
und auch beim Ausschalten.
Sie setzen mehrmals "auf" bis der Ein- oder Ausschalt-
vorgang in seine Ruheposition gegangen ist.
Dies kann man sich, wie bei einem springenden Tennisball
vorstellen.

Genaueres findet man unter wikipeda  (Klick hier)

Man kann dies mit einem Speicher-Oszi darstellen
bzw. messen.
Da ich nur einen alten Oszillografen von 1980 habe und
diesen bei meinen PIC-Controller-Basteleien nur
einmal bisher benötigt hatte, werde ich mir deshalb auch keinen neuen teuren Speicher-Oszillographen kaufen.

So ist es zu einem Gerät gekommen, welches die Prellzeit
und wie viele male es innerhalb dieser Zeit "aufsetzt".
Man schliesst einen Öffner oder Schliesser als Taster oder Schalter an das Gerät an.

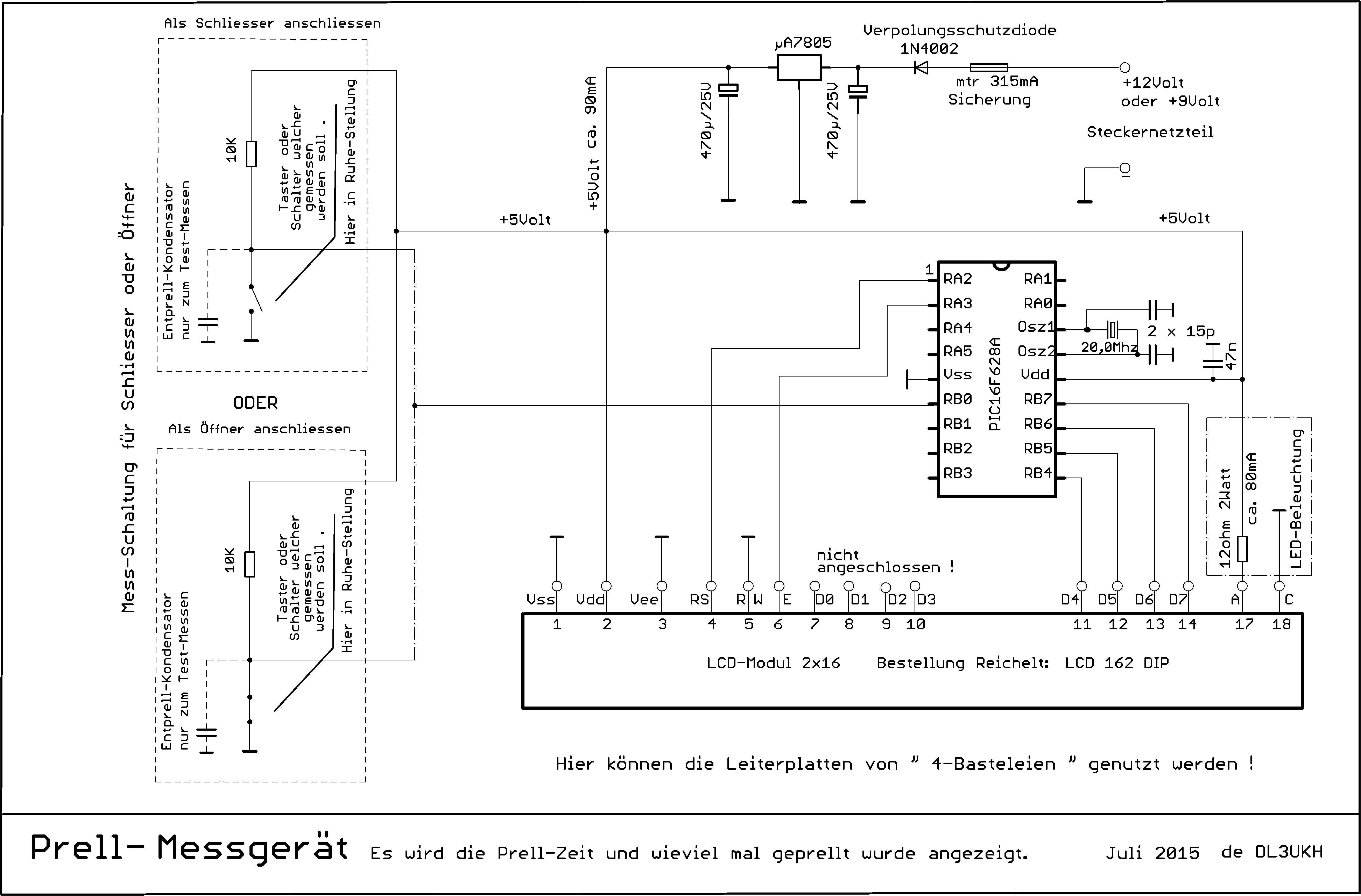

(siehe Mess-Schaltung im Stromlaufplan unterhalb)

Dann schaltet man das Gerät ein und es erscheint die Ausschrift "ALS SCHLIESSER ERKANNT" oder eben als "ÖFFNER".

Nach 3sec wird man aufgefordert den Taster KURZ
mal zu drücken oder den Schalter ein/aus zu schalten.
Im 2-zeiligen Display erscheint dann die Prellzeit und wie viele Male es geprellt hat.
Bei der Ausschrift "BEI ON" ist dies für das Einschalten  (Schließen).
Nach 5sec erscheint es im 2-zeiligen Display  für :
"BEI OFF" ist dies für das Ausschalten (Öffnen) mit der Prellzeit und wie viele male ...
Dann geht es erneut von vorn los und man kann den
Schalter oder Taster erneut betätigen.

Die Prellzeit wird bis 20,6msec in 0,1msec (100µsec) Schritten dargestellt.
Bei Größer erscheint das Größer-Symbol mit ">".

Die Prellanzahl geht bis 255.
Bei Größer erscheint auch hier das Größer-Symbol.


Max. Werte mit über 60 mal prellen innerhalb von ca. 2msec waren keine Seltenheit ( bei meinem Taster !)

Die Prellzeit war meist unterhalb 10msec.


OHNE PRELLEN schaltet es natürlich nur einmal
und es steht dann als Kleinstes 0,1msec und 1 mal in der Anzeige.
Dies wäre das exakte Schalten des Testschalters / Tasters ohne Prellen.

Einen Entprell-Kondensator (10n bis 470n) kann man natürlich auch in der Mess-Schaltung mit anschließen.
Hier wird das Ergebnis auch im Gerät dargestellt, nur eben "ohne" Prellen...   Man kann probieren...

Man muss sich die Beschreibung in der Download-Bastelanleitung durchlesen !!!!

Wenn man auf die Fotos oder den Stromlaufplan klickt erscheinen diese Größer.
