Laufschrift-Anzeige mit LCD-Modul und 8x8 LED-Matrix

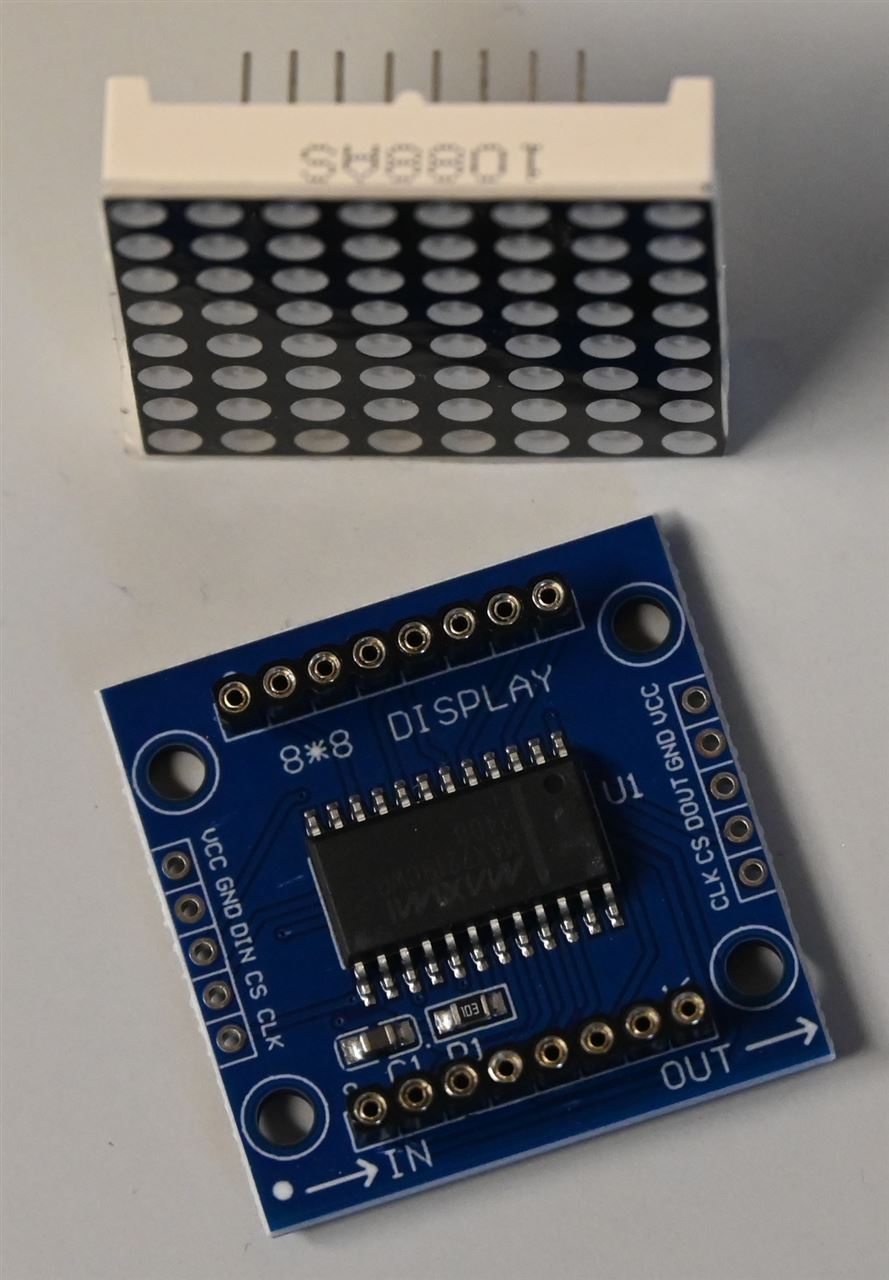

	Bastel-Download hier: "Laufschrift.zip" (ca. 5,1 Mbyte) Kurzbeschreibung: Der Laufschrift-Aufbau besteht aus 7 einzelnen 8x8 LED- Matrix-Bausteinen, wo sich unterhalb der Schaltkreis MAX7219 in SMD-Form befindet. Die 8x8(64stck.) LEDs sind als Platte aufgesteckt und können herausgezogen werden. Man darf dabei nicht oben und unten vertauschen! (siehe unterhalb auf dieser Seite...) Die 7 Stck. LED-Bausteine werden hier gemeinsam angesteuert.

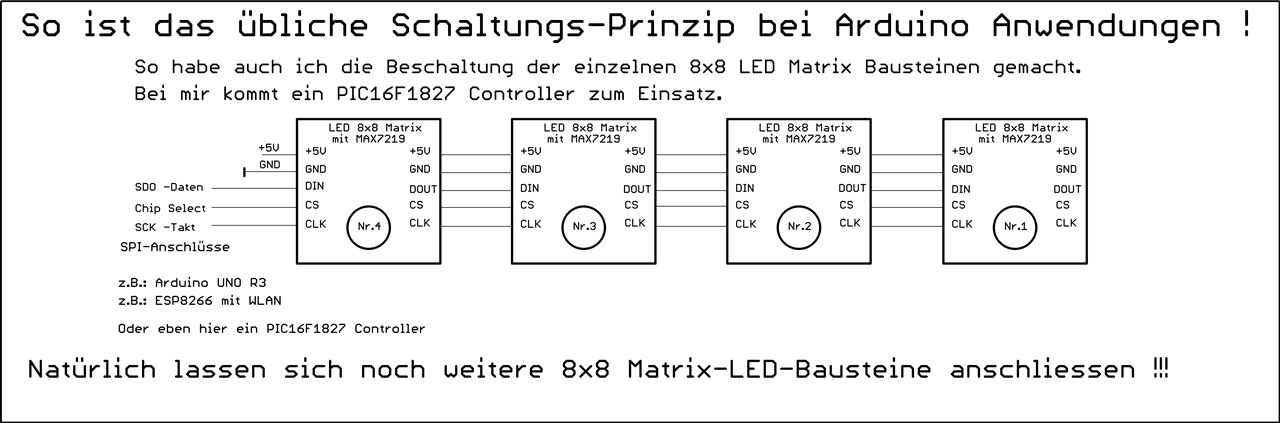

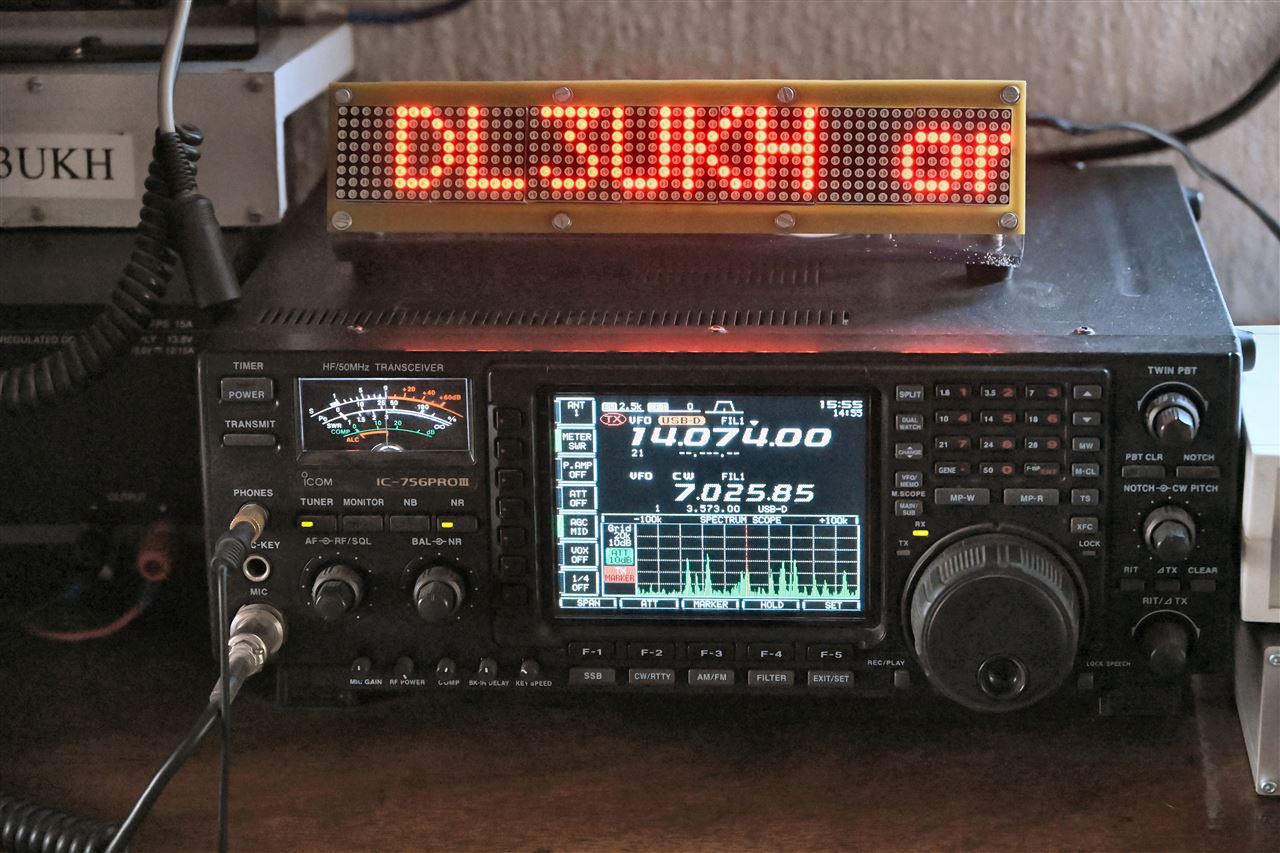

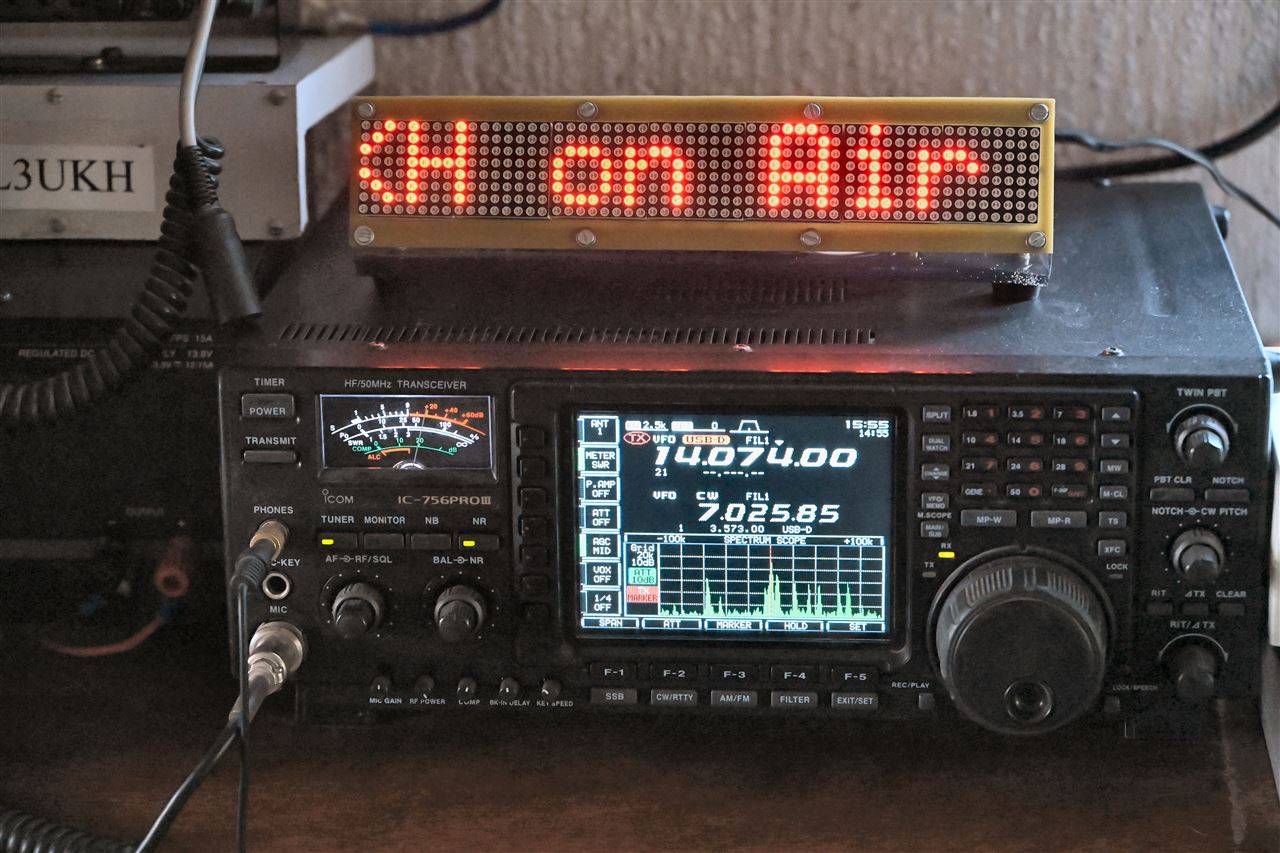

Oberhalb und unterhalb sieht man wo ich das Laufschrift-Gerät einsetze. Nämlich bei meinem Kurzwellen Transceiver mit : "DL3UKH on Air"	Dies erfordert nur 3 Steuerleitungen und die Speisespannung. Es ist das selbe Prinzip, wie auch bei einem Arduino-Aufbau verwendet wird. Nur hier wird ein einzelner PIC-Controller PIC16F1827 eingesetzt. Zur Befestigung der 7stck. LED-Bausteine nutze ich eine Leiterplatte mit den Abmassen 237x52mm. Man kann auch eine Befestigung mittels "Leiterplatten-Nuten" oder "schraubbar" einsetzen. Ich wollte es aber eben mit einer Leiterplatte machen. Eine größere Leiterplatten-Größe bei den 7stck. LED-8x8-Matrix-Bausteinen war bei mir nicht möglich. Die Leiterplatte passte nicht ins Ätzbad.
	Dennoch kann man auch einen Aufbau mit acht Stück 8x8 LED-Matrix-Bausteine aufbauen. Dies ist sinnvoller, weil es zusammen gelötete 4-rer LED-Blöcke zu kaufen gibt. Die entsprechende (andere) Software mit 8 Matrix 8x8 Bausteinen liegt dem Bastel-Download bei. Meine hier vorgeschlagene LED-Leiterplatte ist dann natürlich nicht verwendbar. Die Controller-Leiterplatte könnte man dennoch verwenden...

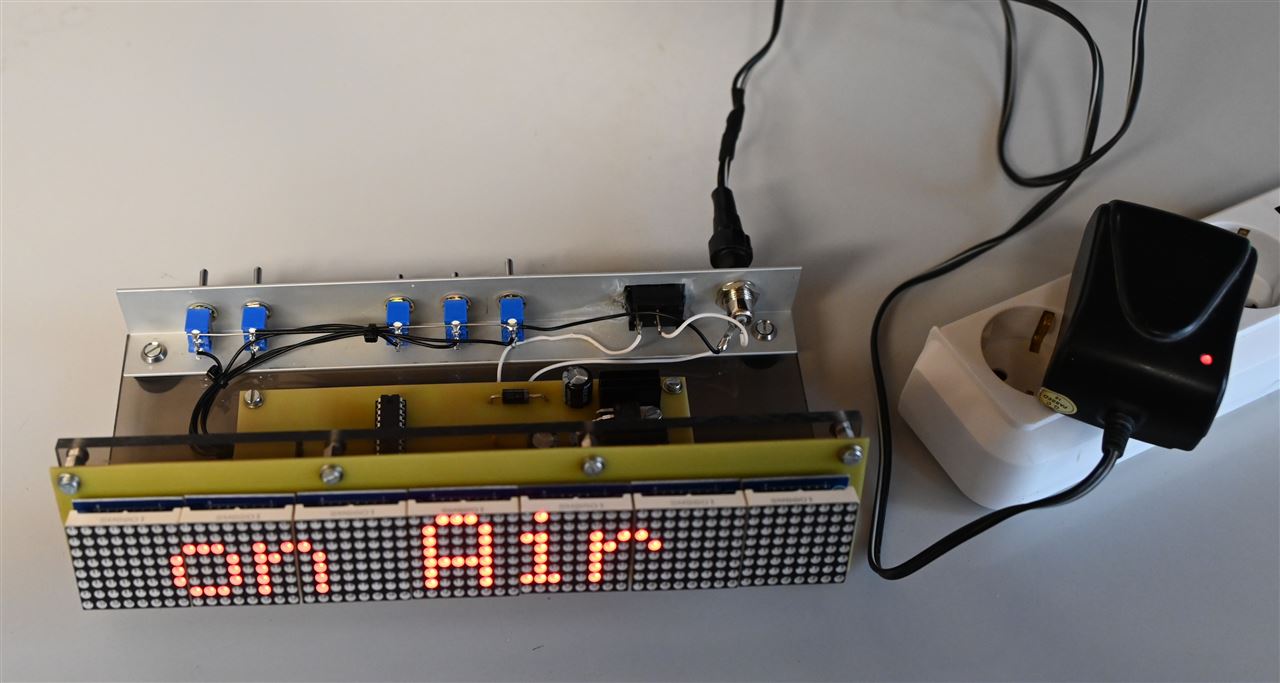

Oberhalb und unterhalb sieht man die Draufsicht...

Zur Funktion:
Vier Lauflicht-Texte lassen sich mit 2 Schaltern einstellen.
Der Text ist im asm-Programm-File änderbar.
(als txt-Datei lesbar / änderbar)

Mit dem beiliegenden Assembler-Programm wird nach
der Änderung ein hex-File erstellt.
Mit diesem wird der PIC16F1827 gebrannt.
Man braucht selbst eine Brenner/Programmier-Gerät um die Software in den Controller zu bringen.

Weiter Einstellungen mittels Schalter sind möglich:
1. Geschwindigkeit/Tempo mit langsam und schneller
2. Helligkeit mit geringer und hoher Helligkeit
3. Inverse LED-Darstellung
Es wird immer ein Lauftext fortlaufend / wiederholend dargestellt.

Eine Änderung per Schalter wirkt erst,
wenn der Beginn eines Lauf-Textes erfolgt.

Bei mir steht der Aufbau auf meinem Funkgerät.
Als Lauftexte habe ich wie folgt verwendet :
1. Hans ist im Äther
2. Hans funkt
3. DL3UKH on Air
4. Basteln macht Spaß

Wie man die 4 Lauf-Texte im Programm ändern kann,
so kann man auch Einstellungen ändern.
-den Abstand zwischen den Zeichen
-die zwei Geschwindigkeits-Einstellungen für den Schalter
können geändert werden

91 unterschiedliche Zeichen sind möglich für das Text-Eintragen.

ES SIND A BIS Z IN KLEIN- ODER GROSS-SCHREIBWEISE
DIE ZAHLEN 0 BIS 9
SOWIE Ö Ü Ä ö ü ä
UND DIE SONDERZEICHEN % & ( ) * + - . ; : @ ° , / = ? < > ß " €

Aus bis zu max. 250 Zeichen kann jeweils EIN Text bestehen.

Ein Video
soll die Funktionsweise verdeutlichen:
(Klick hier)

ACHTUNG:
Damit die Spannung von 5Volt an den LED-Bausteinen mit MAX7219 nicht zusammen bricht,
muss man die durchgeschleiften +5V und GND verstärken !!!

Wenn man die hier verwendeten Leiterplatten nutzt, ist dies schon realisiert.
Dennoch sollte man auch dickere Litzen Drähte einsetzen bei der Stromversorgungs-Zuführung.

Weil:
Bei einem 8x8-LED-Baustein ist der Strom 100mA (bei 7 Bausteinen 700mA)
bei der hier verwendeten hohen Helligkeit und der inversen Betriebsart.

Der Festspannungsregler µA78S05 wird sehr warm. (bei invers und hohe Helligkeit)

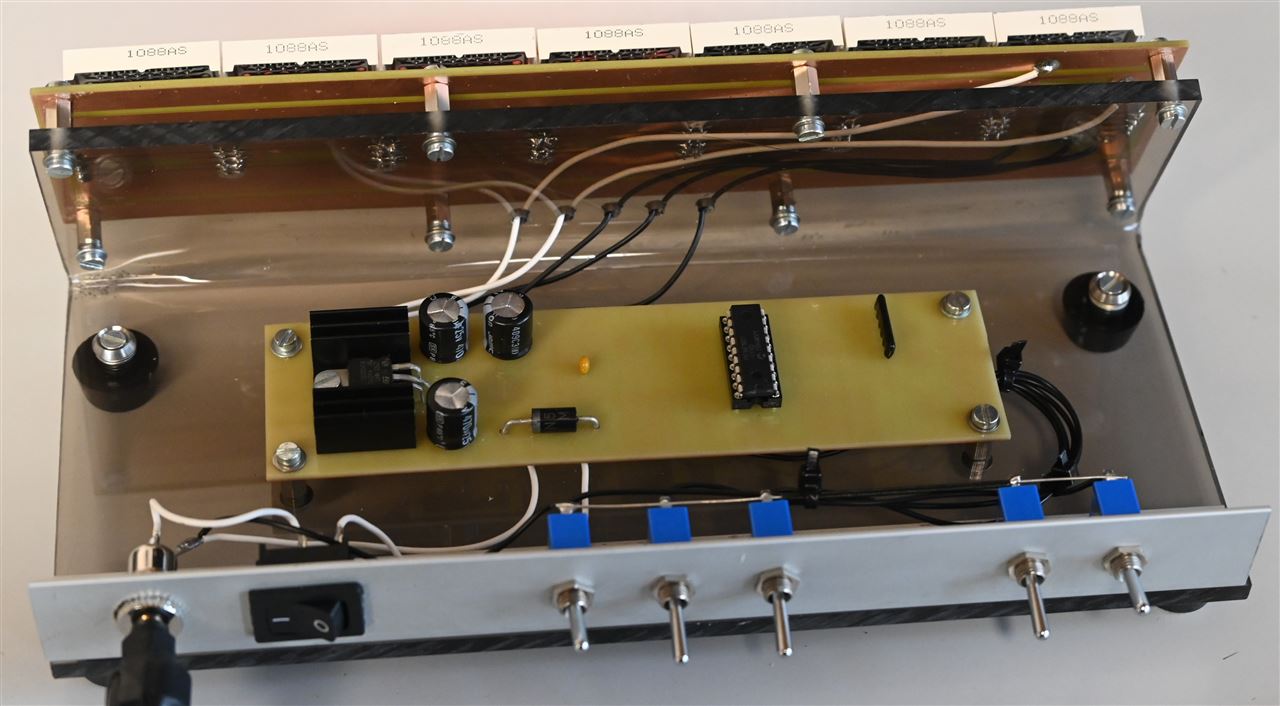

Ich verwende eine Kühlkörper auf der Controller-Leiterplatte.

Klick unterhalb oder oberhalb auf den Stromlaufplan und er wird größer! Im Bastel-Download ist er besser erkennbar!

2. Laufschrift-Modul mit 1x8 Zeichen LCD-Display mit dem PIC16F88

Bastel-Download hier:
"Laufschrift-mit-1x8-DOGM-LCD-Anzeige.zip"
(ca. 2,6 Mbyte)

Ein Video hierzu ist empfehlenswert (Klick hier)

Kurzbeschreibung:
Ich wollte eigentlich nur ausprobieren, ob ich
auf dem DOGM-LCD-Modul Schrift-Text-Zeichen darstellen kann.

Bei DOGM ist eine etwas andere Initalisierung notwendig als
bei den "alten" üblichen DOT-LCD-Displays !

Nur bei DOGM wird für die Beleuchtung weniger Strom benötigt...
Aber der mechanische Aufbau ist nicht so robust,
wie bei den "alten"DOT-Displays.

So ist auch gleich ein Laufschrift-Programm entstanden
mit folgenden vier änderbaren Texten :
1.-Basteln macht Spass, wenn es funktioniert.
2.-Ich bin der grösste Quatschkopf.
3.-Ich bin die grösste Pfeife die rumläuft.
4.-Ich bin der grösste Baster aller Zeiten.

Texte mit bis zu je 240 Zeichen sind möglich.
Dazu muss man das ASM-File (Assembler-File) ändern,
welches im txt-Modus (Editor) lesbar ist...
Dann wird assembliert und
mit dem entstandenem hex-File wird der PIC16F88 neu gebrannt.

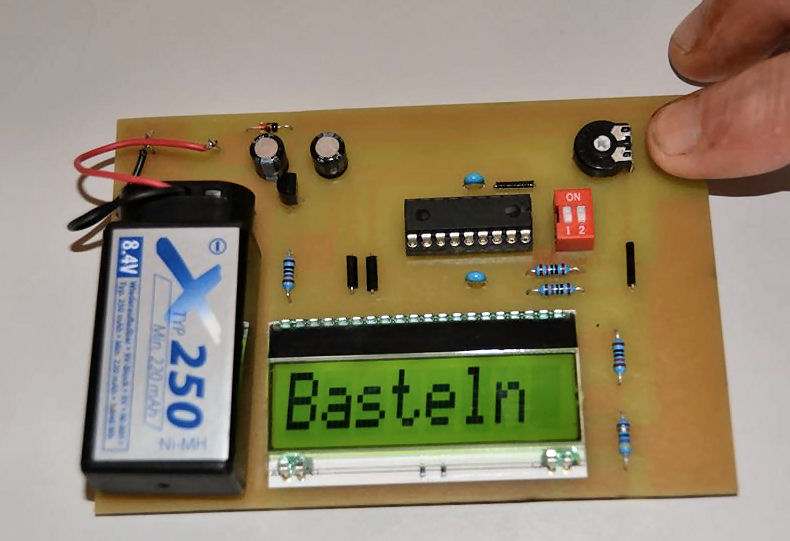

Hier wurde das DOGM-Display mit 1x8Zeichen eingesetzt.

Hier wurde das 4-Bit-Datenbus-Prinzip verwendet.

Mit einem Einstellregler kann man die Laufgeschwindigkeit einstellen.

Praktisch wurde es von mir in meinen GPS-Uhren als
Informationstext bei einer Funktionstasten Betätigung eingesetzt.

Auch im CO²-Mess-Gerät wird Laufschrift verwendet...

Oberhalb der Stromlaufplan des Laufschrift-Moduls
(klick drauf und er wird grösser)

Natürlich lassen sich auch die "alten" üblichen DOT-LCD-Display
mit Laufschrift versehen.

Im Video unterhalb kann man es erkennen.

(Klick hier) und man sieht
ein erklärendes Video

So gibt es eine Vielzahl von Möglichkeiten,
wie man ein LCD-Display
mit oder ohne Laufschrift ansteuert
zum Beispiel
als 1x8 / 1x16 / 2x16 Display
oder
als DOGM- oder DOT-Display
oder
mit 4- oder 8-Bit Datenbus oder als SPI-Schnittstelle.

Alle Varianten existieren bei mir als Assembler-Unter-Programme.
Alles funktioniert perfekt.
