 Online seit Februar 2009




6 Bastel-Projekte
für LEDs oder Lichterketten als Dimmer
mit den Controllern PIC12F675, PIC12F683 und PIC12F1840

Hier findet man :
1. Dimmer mit Poti (LED-Helligkeits-Einstellung / Automatisch zu- und abnehmende Helligkeit sowie Farb-Wechsel)
2. Sonnen-Auf- und Untergang für zum Beispiel eine Aquarium-Terrarium-LED-Beleuchtung
3. Abdimmende (abschwellende) LED-Beleuchtung für eine Nacht-Tisch-Lampe
4. Zeitliches Auf- und Ab-Dimmen einer LED als Leuchtturm-Effekt
5. Auf- und Ab-Glimmende  Modell-Eisenbahn-Figur raucht mit einer Zigarre...
6. Simulation mit einer LED als Blitzlicht für eine Modell-Eisenbahn-Figur    (nur andere Software als bei 5. / sonst gleicher Aufbau)

Zum DIMMER-Prinzip
Eine LED wird eine bestimmte Zeit lang ein- und ausgeschaltet.
Dies erfolgt aber sehr schnell, so dass das menschliche Auge, das ein- und ausschalten nicht wahrnimmt.
Man erkennt nur, wenn der Anteil der Einschaltzeit größer als die Ausschaltzeit ist, dass die LED heller leuchtet.
Es wird also zeitlich getaktet.

1. Bastel-Projekt "Dimmer mit Potentiometer oder Einstellregler"
mit Controller PIC12F675 oder PIC12F1840



Klickt man auf den Stromlaufplan wird er größer.
Download der Bastelei hier als:
"LED-Dimmer.zip"
Größe ca. 4,5 Mbyte

Kurzbeschreibung:

Für zwei Aufbau-Prinzipien
mit dem Controller PIC12F675:
Langsames Dimmen (50Hz)
oder
mit dem Controller PIC12F1840:
Schnelles Dimmen (30KHz)
gibt es jeweils 2 Software-Varianten.

"01-Dimmer-mit-Poti.asm" für den PIC12F675 LANGSAMER DIMMER
und
"03-Dimmer-mit-Poti.asm" für den PIC12F1840 SCHNELLER DIMMER


Siehe oben den Stromlaufplan... Langsamer Dimmer...
Klickt man auf das Bild wird es größer.
Mit der Schaltung kann man 2 LEDs von Dunkel bis Hell
in ihrer Helligkeit mittels Potentiometer oder einem Einstellregler einstellen bzw. dimmen.
Dreht man dabei das Poti in eine Richtung
wird die eine LED dunkler
und die andere LED wird heller.
(man kann natürlich auch nur eine LED anschließen...)


Man könnte mit der Schaltung auch leistungsstärkere LEDs
dimmen, also nicht nur wie hier in der Schaltung
angegeben mit 20mA LEDs.
Im Bastel-Download findet man dazu etliches...


Siehe oben den Stromlaufplan... Langsamer Dimmer...
Klickt man auf das Bild wird es größer.
Der Aufbau beim LANGSAMEN DIMMER hat
eine Takt-Frequenz von 50 Hz.
Beim SCHNELLEN DIMMER sind es ca. 30KHz.

Mit dem Poti kann man 255 Leucht-Möglichkeiten
von hell bis dunkel einstellen.
Es tritt kein Flackern auf.

Man kann auch eine Duo-LED einsetzen
mit den zwei Farben rot / grün.
Hier werden die Farben je nach Poti-Stellung gemischt.


Klickt man auf den Stromlaufplan wird er größer.
"02-Automatisch-Dimmen.asm" für den PIC12F675 LANGSAMER DIMMER
und
"04-Automatisch-Dimmen.asm" für den PIC12F1840 SCHNELLEN DIMMER
Hier wird die eine LED ZEITLICH AUTOMATISCH dunkler und die Andere wird heller.
Mit dem Poti kann man die Intervall-Zeit einstellen.
Ein Intervall geht von vollständig hell (ein) bis vollständig dunkel (aus).
Es ist ein zeitliches auf- und abschwellen der Helligkeit beider LEDs.

Somit ist auch eine DUO-LED (rot/grün) einsetzbar.
Dabei wird automatisch hin und her "gefahren":
von grün / Mischfarben... / zu rot (ein Intervall)
dann wieder zurück mit
von rot / Mischfarben... / zu grün (der andere Intervall)


Mit Duo-LED (grün/rot) -Schneller Dimmer...
Siehe oben den Stromlaufplan...
Klickt man auf das Bild wird es größer.
Bei dem automatischen "hoch" / "runter" Fahren
ergeben sich ca. 1000 Helligkeits-Stufen beim LANGSAMEN DIMMER.
Beim SCHNELLEN DIMMER sind es nur 255.

Jetzt ist die Software so eingestellt,
dass man von ca. 1 sec bis ca. 40 sec (je nach Poti-Stellung)
einen Intervall "abfahren" kann.

Ein Programmiergerät für den PIC12F675 oder PIC12F1840 ist notwendig !

Im Bastel-Download findet man viele
Schaltungs-Varianten....



                            Klickt man auf das Bild wird es größer.
PROGRAMM-PRINZIP
Beim "Langsamen Dimmer" (PIC12F675) wird im Hauptprogramm
die LED direkt geschaltet mit EIN und AUS.
So können auch zwei (mehrere PINs/Stift-Ausgänge) LEDs genutzt werden.
HIER: Wenn die eine LED auf EIN ist, ist die andere auf AUS....
Und Zeitschleifen dazwischen realisieren ein Dimmen.
Beim Dimmen werden nur die Zeitschleifen gesteuert.

Beim "Schnellen Dimmer" (PIC12F1840) wird
ein internes PWM-Modul (Puls-Längen-Modul) genutzt.
Zu Anfang wird dieses PWM-Modul initialisiert mit :
Was soll das PWM-Modul machen.
Und es werden die Parameter eingestellt.

Es gibt aber (bei dem PIC12F1840) nur EINEN festen PWM-Ausgang.
Man kann nicht jeden beliebigen Stift (PIN) nutzen.
Das PWM-Modul läuft selbstständig (mit EIN und AUS...) im Hintergrund...
Mit einfachen/einzelnen Befehlen vom Hauptprogramm her
kann man das Modul steuern.



2. Bastel-Projekt "Aquarium / Terrarium LED-Lichterketten Sonnenauf- und Untergangs-Dimmer"
mit Controller PIC12F675

Download der Bastelanleitung hier als:
"Sonnenauf-und-Untergangs-Steuerung.zip"
Größe ca. 2,9 Mbyte

Kurzbeschreibung:
Es soll eine LED-Lichterkette nach dem Einschalten langsam immer heller werden und beim Ausschalten einer Schaltuhr wird es langsam dunkel.
Also fast wie bei einem Sonnenauf- und Untergang.
Die automatische "Hochfahr-Dauer" und "Runterfahrdauer" der Helligkeit ist mit einem Einstellregler von 1sec bis 18min einstellbar.

Ohne Änderung der Schaltung ist diese für Lichterketten mit 9V
bis 18V einsetzbar. Ströme von max. 40A könnten verarbeitet werden.
Wenn man (hier klickt) kann man den Stromlaufplan erkennen.
Hier steht auch ein Hinweis für Lichterketten größer 18Volt !!!!

Hier wird die 220V Schaltspannung der Schaltuhr ausgewertet :
-wenn die Schaltuhr von Null Volt auf 220V schaltet --> Es wird hochgedimmt, wie beim Sonnenaufgang.
-wenn die Schaltuhr von 220V auf Null Volt schaltet --> Es wird runtergedimmt, wie beim Sonnenuntergang.
Dabei werden die 220V auf 5V runter transformiert um vom Controller ausgewertet werden zu können.
Der Dimmer wird ständig mit 9Volt oder bis 18V  Speisespannung versorgt.
Das Gerät besteht aus der Controller-Leiterplatte und einer extra Trafo- bzw.
Treiberstufen-Mosfet-Leiterplatte. Der Mosfet ist mit einem Kühlkörper versehen.



Hier sieht man die in einem Plast-Gehäuse eingebauten Leiterplatten.
Auf der Frontplatte ist die Kontroll-LED deutlich zu erkennen.
Die LED am Kaltgerätestecker ist nur zu Testzwecken an Stelle
der Lichterkette angeschlossen.

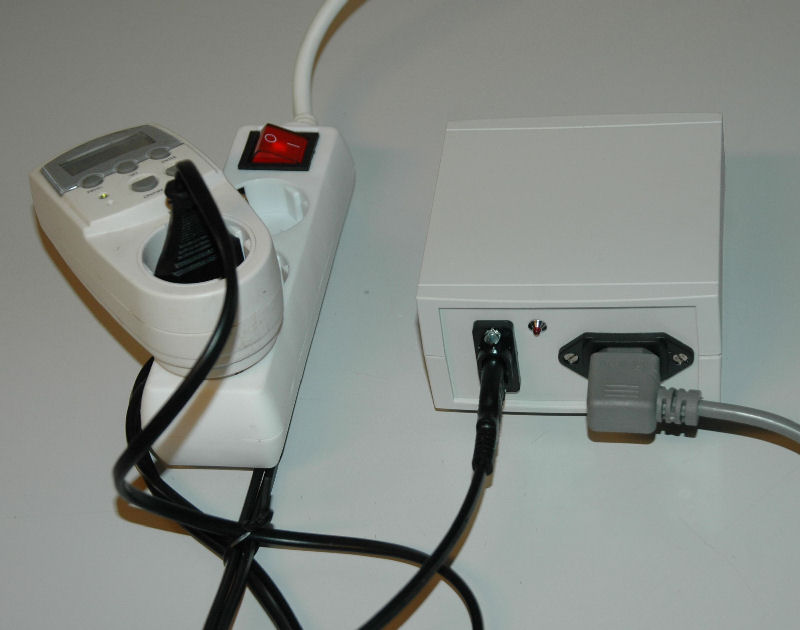

Links das fertige Gerät mit der Quarz-Zeit-Schaltuhr und den
zwei Verbindungskabeln.
Im Gerät ist also eine Netzspannung von 220Volt vorhanden.
Man muss Vorsichtig sein. Ich übernehme keine Haftung!


Die Materialkosten liegen komplett bei ca. 30.-Euro.

Achtung : Die Lichterkette muss für das Dimmen zugelassen sein!!!
Nicht alle LED-Lichterketten .... sind dimmbar .... !!!!
Der Aquarium-Dimmer wurde mehrfach nachgebaut !
Es hat immer funktioniert !

Seit November 2012 ist der Dimmer ohne Ausfälle
bei mir  im Einsatz !!!

Ab Februar 2024 wurde der selbst gebastelte Aquarium-Dimmer
durch einen Gekauften ersetzt !!!!!!!!!!!!!!!
Dieser Gekaufte hat jetzt bessere Eigenschaften !!!!!!!!!!!!!!


3. Bastel-Projekt "Abendlicht- oder Nacht-Tischlampen- LED / Lichterketten PWM-Dimmer"
mit Controller PIC12F675

Download der Bastellösung hier als:
"Abendlicht-mit-LED.zip"
Größe ca. 450 Kbyte

Kurzbeschreibung:
Man kann mit der Schaltung (siehe Stromlaufplan)
und der Software für den PIC12F675 eine Nacht-Tischlampe
mittels LEDs oder einer LED-Lichterkette betreiben.

Entweder schaltet man mit einem  Schalter auf Dauerlicht
oder in der anderen Stellung des Schalters wird runter-
gedimmt (es wird langsam dunkel, bis ganz dunkel).

Mit einem Einstellregler (Poti) kann man
die Runterfahrzeit (bis es ganz dunkel ist)
von 1sec bis 18min einstellen.

Es lassen sich Lichterketten bis 20Volt einsetzen.
Auch einzelne LEDs, wie z.B. 1Watt LEDs lassen sich mit
einem Vorwiderstand betreiben.

Dieser Aufbau ist schon praktisch als Gerät in Betrieb.  Nur keine Fotos...


4. Bastel-Projekt "Zeitliches automatisches Auf- und Ab-Dimmen" mit Controller PIC12F675


Download der Bastellösung hier als:
"Leuchtturm.zip"
Größe ca. 200 Kbyte

Kurzbeschreibung:

Man kann mit der Schaltung und der Software für den PIC12F675
automatisch andauernd hoch- und abwärts-dimmen.
(Klick links aufs Foto, dann sieht man auch grob den Stromlaufplan)
Eine 12Volt... Lichterkette oder die LED oder mehrere LEDs
leuchten dabei immer wieder auf- und abschwellend.

Die dazu benötigte Dauer kann man mit einem Poti oder
Einstellregler einstellen.
Man kann also die Zeit für das Hoch- und Runterfahren ändern.
Es sind Zeiten zwischen 0,5 sec und 13 sec möglich.

Es kommt einem Leuchtturm-Licht-Effekt oder
einer Warnblink-Anlage nahe.


                                                    5. Bastel-Projekt
"Auf- und Ab-Glimmende brennende Pfeife für einen H0-Modelleisenbahn-Lokführer"
                                        mit dem Controller PIC12F683

Download der Bastel-Anleitung hier als:
"Brennende-Pfeife-fuer-H0-Lokfuehrer.zip"
Größe ca. 3,5 Mbyte

Kurzbeschreibung:

Es gibt kleine Figuren (Preiser-Figuren) als Menschen zu kaufen,
welche man häufig auf Modellbahn-Anlagen findet.
      [ Kaufmöglichkeit KLICK HIER ]

Diese haben auch manchmal eine Pfeife, Zigarre oder Zigarette.
Hier wurde dazu eine winzig kleine LED eingesetzt.
Um das Licht der LED nun auf- und abschwellend zu machen,
ist diese Elektronik hier gedacht.

Die Elektronik (18x30mm Leiterplatte) ist mit
den SMD-Bauelementen so klein, dass sie in
eine H0-Lok passt und hier mit EIN und AUS auch
vom Lok-Decoder geschaltet werden kann.
Die Speise-Spannung kann von 9Volt bis 22Volt
Gleichspannung liegen.

Ein Lokführer mit auf- und abschwellender leuchtender Pfeife
ist somit realisierbar.
Er raucht...

Auf dieser Dimmer-Leiterplatte befindet sich ein Einstellregler.
Hiermit kann man die Zeit einstellen, wie lange es braucht um
hoch- und runter- zu dimmen. (einstellbar von 0,5sec bis 2sec)

Nach dem Zyklus Hoch- und Runter-Dimmen erfolgt eine feste Pause
von 2sec, wo die LED nicht leuchtet.
Es arbeitet zyklisch / gleichbleibend.
Mit einer Brücke (oder besser Null-Ohm-Widerstand) kann man
diese erste Betriebsart einstellen.

Es geht aber auch sporadisch (zufällig mit der Pausenzeit) ohne Brücke.
Hier erfolgt die Pausen-Zeit zufällig.
Mal sind es 0,1sec (als kleinstes) oder 3,4sec ....
Pausenzeiten von max. 25sec sind machbar.
Schrittweiten von 0,1sec sind möglich.
Dazu muss die Software geändert werden.
Jetzt ist hier im beiliegenden Bastelanleitungs-Download
das PIC-Programm mit zufälligen Pausen-Zeiten
von 0,1sec bis 5sec realisiert.

Es ist nicht einfach die KLEINEN SMD-Bauelemente
mit der Pinzette aufzulöten.
Eine LED-Lupenleuchte kann hier helfen... (Klick hier)

Der PIC12F683 wird im eingelöteten Zustand
(alle Bauteile sind aufgelötet)
mit dem PIC-Programm gebrannt.
Es ist auf jeden Fall ein Brenn-Gerät notwendig.

Stromlaufplan vorab   (Klick hier)

(Klick hier) und es ist ein Video vom Aufbau zu sehen.
Das Video wurde mittels beleuchteter Lupenleuchte aufgenommen.



Links im Foto sieht man den Test mit einer 9Volt Batterie.
Die 5mm LED dort hat die gleichen elektrischen Werte,
wie eine LED im Preiser Männchen...

Unterhalb sieht man eine weitere rauchende Preiser Figur.


                          6. Bastel-Projekt
"LED-Blitzlicht für eine Figur mit Fotoapparat"
                mit dem Controller PIC12F683

Download der Bastel-Anleitung hier als:
"LED-Blitzlicht-fuer-Figur-mit-Fotoapparat.zip"
Größe ca. 3,5 Mbyte

Kurzbeschreibung:

Es gibt kleine Figuren (Preiser-Figuren) als Menschen zu kaufen,
welche man häufig auf Modellbahn-Anlagen findet.

Diese haben auch manchmal einen Fotoapparat mit Blitz.
Hier wurde dazu eine winzig kleine LED eingesetzt.
Um das Licht der LED blitzend zu machen, ist diese Elektronik hier
gedacht.
Ein Männchen mit Fotoblitz wäre so realisierbar.

DA ES DER GLEICHE LEITERPLATTEN-AUFBAU IST, wie oben
beim Lokführer KANN MAN ES ALSO ALS
"rauchenden Lokführer" oder als
"Foto-Blitzlicht-Männchen" realisieren.
Es ist nur die Software unterschiedlich !!!!!!

Auf dieser Leiterplatte befindet sich ein Einstellregler. Hiermit kann man 3 verschiedene Betriebs-Arten einstellen.
Der Einstellregler funktioniert hier, wie ein 3 Stufen-Schalter :
1.
Bei ungefähr linkem Anschlag des Einstellreglers:
Es ist hier nur immer der "reine/normale" Blitz eingestellt mit 270msec leuchten und am Schluss abschwellend mit ca. 40msec.
Mit dem Abschwellen des Lichtes wird so in etwa das Nachlassen des Blitz-Lichtes durch den Lade-Kondensator
im richtigen Fotoapparat simuliert.
2.
Bei ungefähr rechtem Anschlag des Einstellreglers:
Hier hat der "reine/normale" Blitz immer noch 2 kurze Vorblitze (je 30msec).
Es wird hier, wie beim richtigen Fotoapparat das Vorblitzen simuliert, damit keine rote Augen beim Foto entstehen.
3.
Bei ungefährer Mittel-Stellung des Einstellreglers:
Hier erfolgt das Blitzen nach dem Zufalls-Prinzip. Mal blitzt es mit Vorblitzen und mal ohne Vorweg zu blitzen.
Also zum Beispiel 2mal normales Blitzen und dann 4mal mit Vorblitz ... also zufällig / unterschiedlich ...

Die Pausen-Zeit, wo es nicht blitzt, ist immer zufällig.
Es erfolgt hier also eine zufällige Pause die zwischen 2sec und 11sec liegt. (hier ohne Brücke)

Bei eingelöteter Brücke (oder besser Null-Ohm-Widerstand) kann man diese zufällige Pause zwischen den Werten
von 3sec und 17sec einstellen. Hier sind die Pausen also um die Hälfte länger.

Der PIC12F683 wird / kann im eingelöteten Zustand  (alle Bauteile sind aufgelötet) gebrannt.
Es ist auf jeden Fall ein Brenn-Gerät notwendig.

Stromlaufplan vorab :  (Klick hier)        Und ein Video vom Testaufbau :  (Klick hier))
