Bastelanleitung
CO²-Messgerät
mit dem Controller PIC16F1827
und dem CO²-Sensor MH-Z19C
|
 |
Download der Bastelanleitung hier als:
"CO2=MH-Z19=Mess-Geraet.zip"
ca. 7Mbyte
Mit diesem selbst gebasteltem Gerät kann man CO2 messen.
Dabei ist der niedrigste Wert
400ppm, also frische Luft.
Bis 5000ppm können angezeigt
werden.
ppm
bedeutet Parts pro Million (Teile von einer Million),
wie
Promille beim Alkohol oder Prozent.
Bei wenig
CO2 kann ein Mensch mehr leisten als bei viel CO2.
CO2 ist ausschlaggebend für die
Leistungsfähigkeit eines Menschen.
Außerdem
ist bei viel CO2 die Ansteckungsgefahr größer als bei wenig
CO2.
Man sollte im Zimmer immer lüften.
Halten sich viele Menschen im Raum
auf, erhöht es den CO2-Anteil. |
Wenn man auf jedes Foto
klickt, wird dieses größer !
 |
CO2 nennt man auch Treib-Haus-Gas.
Bei zu viel CO2 führt es zur
Erd-Erwärmung und lässt Gletscher schmelzen usw...
Ohne CO2
wäre die Erde sehr kalt.
Im unteren
Link werden dazu Experimente vorgeschlagen zum Beispiel für
die Schule...
Einfache Experimente:
https://www.pindactica.de/selbermachen/treibhaus-effekt/
Noch was:
Im Wald misst man sehr wenig CO². Wenn nicht sogar unter 400ppm.
400ppm ist
aber der eigentliche "Null-Punkt"...
Vegetation und Moore sind gegen das
Erd-Erwärmungs-Klima, weil CO² "vernichtet" wird.
Die
Erd-Erwärmung wird eingedämmt.
|
Meine Tests mit dem
CO²-Gerät:
Ich habe das Mess-Gerät durch
anblasen mit dem Mund getestet.

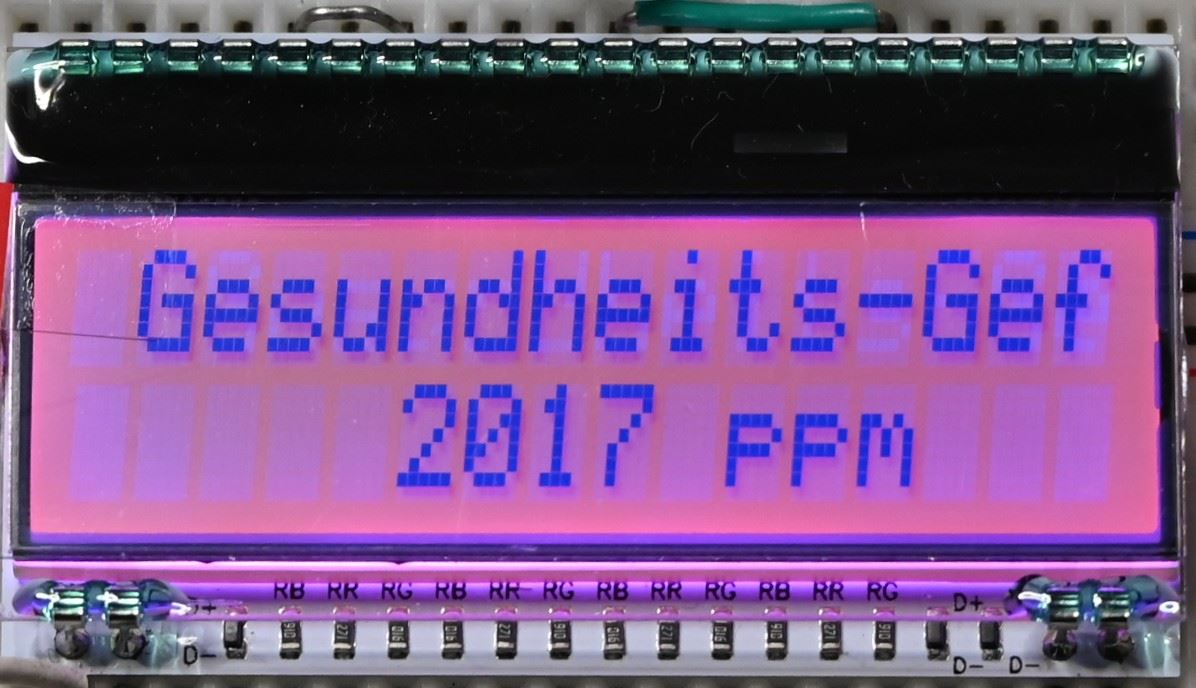

Es hat dabei manchmal bis zur
"Gesundheits-Gefahr" über 2000ppm angezeigt.
Mit einer
Kerze neben dem Gerät hat sich kaum etwas verändert.
Nur beim Ausblasen, wenn sich Qualm
gebildet hat, trat eine Änderung zu „mehr“ ppm auf.
Auch bei
Kohlensäure aus der Getränke-Flasche hat es sich zu „mehr“ CO2
verändert.
Hat man am Morgen das Zimmer
gelüftet, steigt danach die CO²-ppm-Zahl kontinuierlich an.

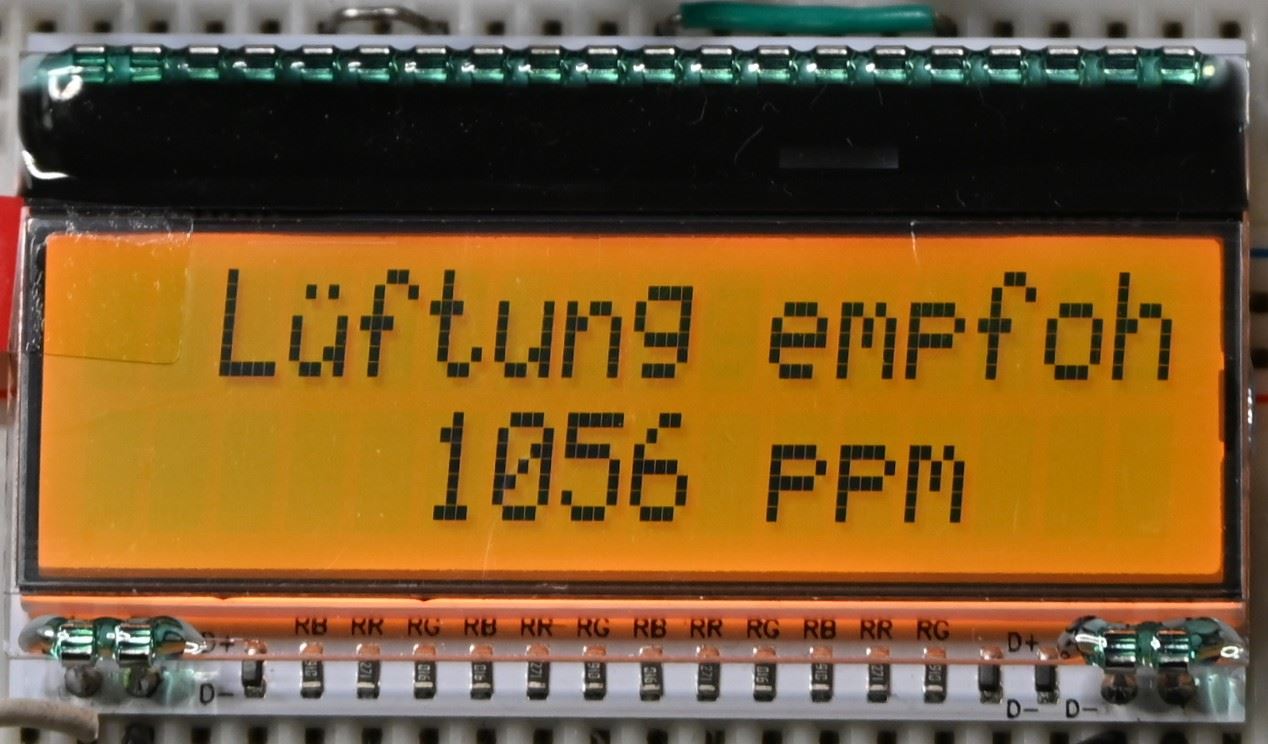

Am Abend hatte ich ca. 1200ppm mit
„Lüftung empfohlen“ festgestellt. Bei nur einer Person im
Zimmer!
Lieder
habe ich keinen Holz-betrieben Kamin. Auch dies wäre
interessant… |
 |
Beschreibung des
CO²-Messgerätes
Nach dem Einschalten läuft eine Uhr
im Display von 3 MIN : 30 SEC abwärts.
Dann erst ist der Sensor "MH-Z19C"
betriebsbereit.
Siehe links im Bild.
Es wird
dann angezeigt.
In 6
Bereiche wurde die Anzeige unterteilt.
Dabei ändert sich die
Farbe der Hintergrund-Beleuchtung des Displays und
es erscheint eine Laufschrift mit
Text und der gemessene ppm-Zahlen-Bereich
in der oberen
Zeile.
In der unteren Zeile steht starr
der Messwert in dem 2-zeiligen Displays. |
Unterhalb sind alle 6 Bereiche zu
sehen
Die Beleuchtungs-Farben wurden nach dem PWM-Prinzip
programmiert.
Es ist eine farbige RGB-Hintergrund-Beleuchtung
notwendig, welche sich unter dem eigentlichen Display befindet.
Der Sensor muss
kalibriert / justiert werden
|
Die zwei
Möglichkeiten
sind mittels Taster einstellbar.
1. automatische Justage
Es justiert innerhalb von 24h
den kleinsten ppm-CO2-Wert automatisch.
Also einmal am Tag lüften (mit
400ppm).
2.
manuelle Justage
Es muss sich 30min lang an der
„frischen Luft“
bei ca. 400ppm befinden.
Dazu
erscheinen Ausschriften auf dem Display
je nach
Taster-Druck.
(siehe links im Bild)
---
Wenn man sich nun in
einem ständig abgeschlossenem Zimmer befindet.
(z.B.
Wartehalle)
Muss man also dennoch den Sensor
justieren / kalibrieren.
Dies geht nur mit der „manuellen Justage“.
Dabei muss
das Gerät an die frische Luft / an das Fenster / ins Freie
(bei 400ppm) gebracht werden.
Ist es nach 30min kalibriert, darf
man das CO2 Gerät nicht ausschalten.
Es verliert sonst seine
Kalibrierung.
Man muss
es transportieren ohne aus zu schalten.

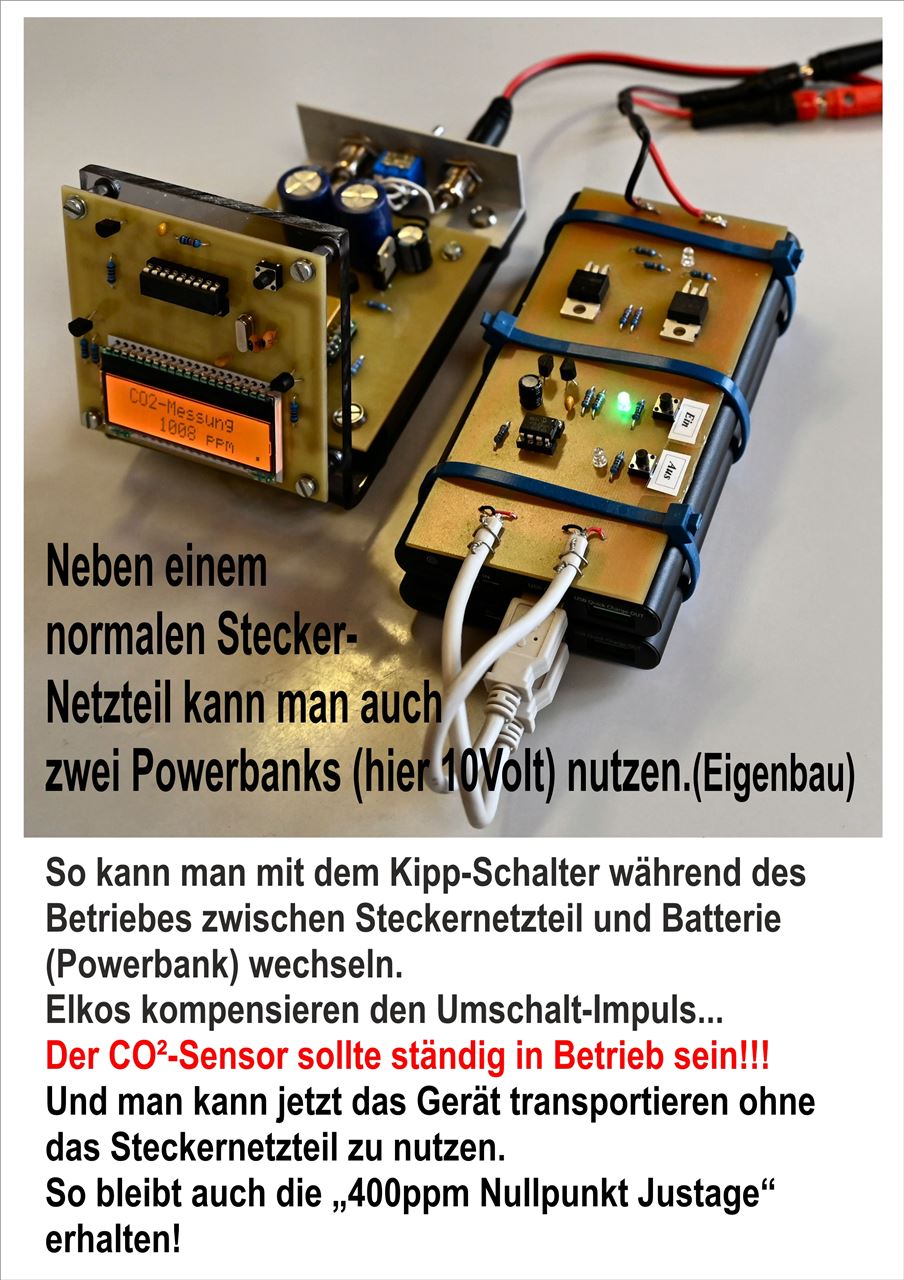

Eine normale 9Volt Batterie ist
nur bei "voll" einsetzbar,
da die Stromspitzen bei 150mA
liegen.
Ich habe zwei in Reihe geschaltete Powerbanks
genommen. (Klick
hier)
So
schaltet man mit einem Kipp-Schalter zwischen
Batterie (Powerbank)
und Stecker-Netzteil um.
Elkos
übernehmen die Kompensation des kurzen Umschalt-Impulses.
Im Bild und im Stromlaufplan
erkennt man die beiden großen 4.700µf Elkos.
Siehe
unterhalb in den Bildern.
|
 |
 |
DAS CO2-MESSGERÄT
IST
MIT DIESEM SENSOR "MH-Z19C"
SO AUSGELEGT,
DAS
STÄNDIG GEMESSEN WERDEN MUSS.
So mal kurz
messen, geht nicht!
Oder in der Nacht das Gerät abschalten,
geht nicht!
|
Zum Sensor "MH-Z19C"
Bei meinem ersten Entwicklungs-Aufbau hatte ich
durch öfters ein- und aus-schalten
den Sensor kaputt gemacht. Also immer wieder
die Software ausprobieren / umschreiben.
Dann hatte ich einen billigen Sensor bei EBAY
gekauft.
Auch
dies ging daneben...
Es war ein
gefälschter mit derselben Bezeichnung!
Die Rxd-ppm-Daten
waren hierbei anders als im Datenblatt von MH-Z19C
angegeben sind.
Erst mit dem Original Sensor von REICHELT hat
es exakt funktioniert!
Beim Aufbau werden die PINs "Txd" und "Rxd" zur
Messung genutzt.
Bei automatischer Kalibrierung
wird nur PIN "Txd" genutzt.
Bei manueller Kalibrierung
wird ein 7sec Low-Impuls am PIN „HD“ verwendet.
Die Daten-Ausgänge PWM und Analog wurden
bei meinem Aufbau nicht genutzt!
(Klick
hier) und es erscheint der
Stromlaufplan.
Im
Bastel-Download (oben) ist er besser erkennbar!
(Klick
hier) und man findet weiteres zum MH-Z19 Sensor in
Wolles-Bastelkiste
Bastelanleitung
CO²-Messgerät
mit dem Controller PIC16F1827
und dem CO²-Sensor SCD41
|
 |
 |
Download der Bastelanleitung hier als:
"CO2=SCD41=Mess-Geraet.zip"
ca. 4Mbyte
Zum CO2-Messgerät mit dem Sensor SCD41:
Der Sensor misst den CO2-Gehalt, die Temperatur und
die
Luftfeuchtigkeit.
Ich habe den Aufbau nur für CO2 gemacht.
Die Messwerte sind in etwa genau so wie beim Sensor MH-Z19.
Also der Sensor SCD41 misst genau so gut.
Aber er hat nur
eine automatische Kalibrierung (Justage).
Es justiert, wenn man es eine halbe Stunde in den Garten stellt.
Im Datenblatt steht, dies sollte man einmal in der Woche
machen.
Beim
Einschalten erscheint für 15sec die Ausschrift :
"Geht gleich
los".
Danach erscheint der gemessene ppm-Wert. |
 |
 |
Es wird
aller 15sec gemessen.
Bei der
ppm-Anzeige erfolgt auch eine Laufschrift.
Und die Farbe
der Hintergrund-Beleuchtung ändert
sich je nach Bereich.
Also genau so,
wie beim Aufbau mit dem Sensor MH-Z19 oben. |
 |
|
Siehe hierzu oberhalb die Bilder...
Um besser justieren
zu können,
wurde ein Stromversorgungs-Umschalter verwendet.
Somit kann man zwischen einem Steckernetzteil und
einer
9V-Blockbatterie wählen.
So kann man das Gerät transportieren
und
an eine Ort mit "guter" Luft hin bewegen.
Nach einer
gewissen Zeit setzt man das Gerät
wieder zurück und
schaltet
wieder auf Steckernetzteil-Betrieb um.
Der Grund ist:
Wenn man das Gerät beim Transport ausschaltet,
verliert es die
gemerkten Justage ppm-Werte.
Also genauso wie beim Sensor
MH-Z19.
Der Sensor darf nicht ausgeschaltet werden!

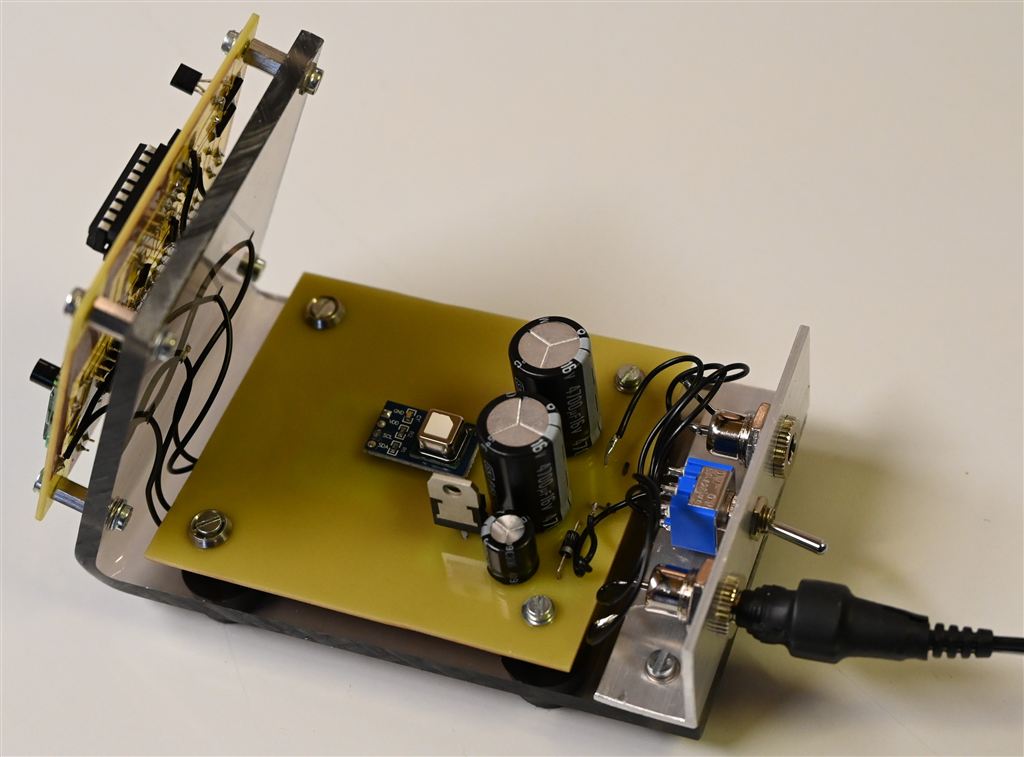

Hier wurden
2 Stück 4.700µf Elkos verwendet,
damit während des Umschaltens
kein Stromauschalt-
Impuls entsteht. |
|

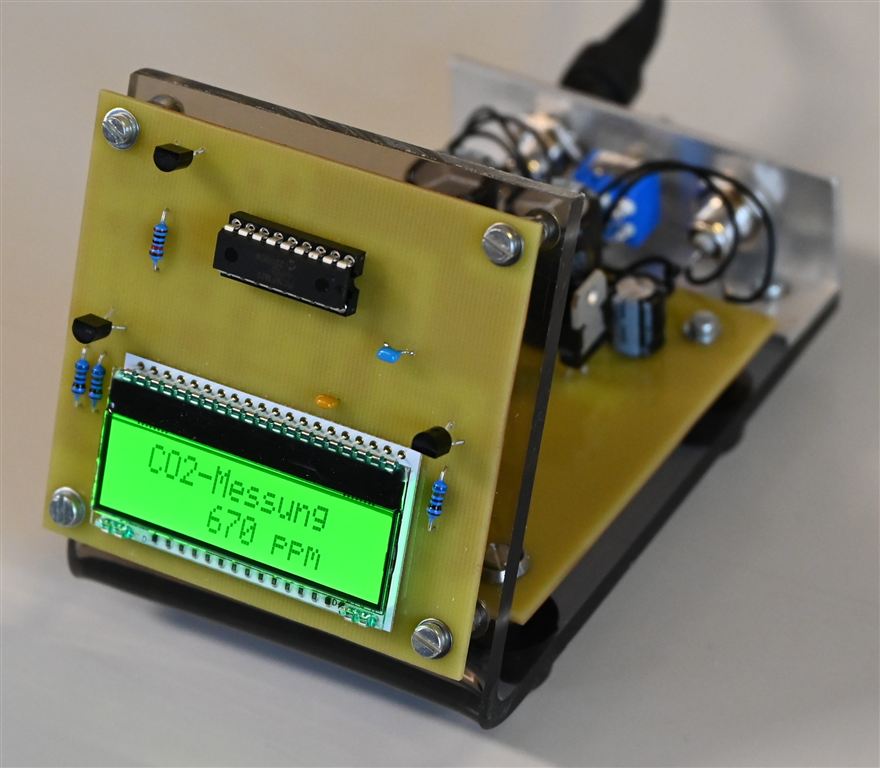

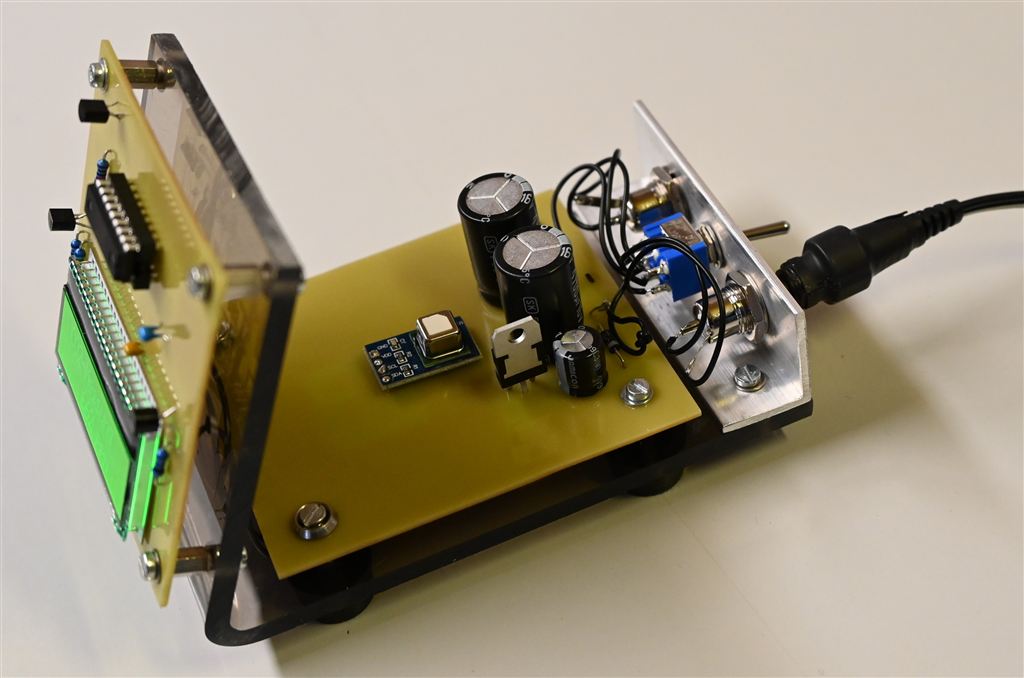

Dieser Aufbau mit dem Sensor SCD41
hat weniger Bauelemente als
mit dem Sensor MH-Z19 oben !
Der Festspannungsregler µA7805
braucht nicht ausgemessen werden !
Man benötigt keine
3,3Volt / 5Volt Pegelwandlung.!
(Klick
hier) und es erscheint
der
Stromlaufplan.
Im
Bastel-Download (oben) ist er besser erkennbar!
Aber die Bauelemente-Kosten kommen an
ein „gutes“ gekauftes CO²-Messgerät heran:

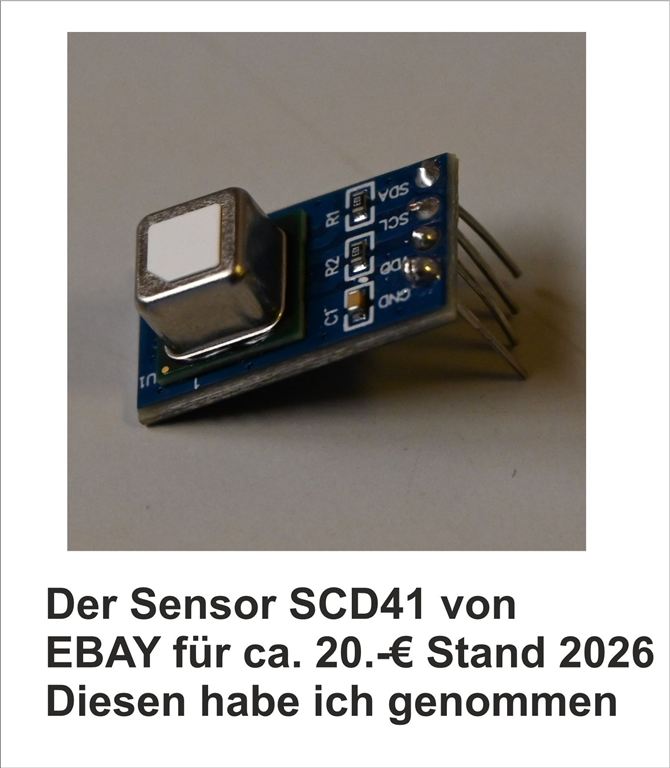

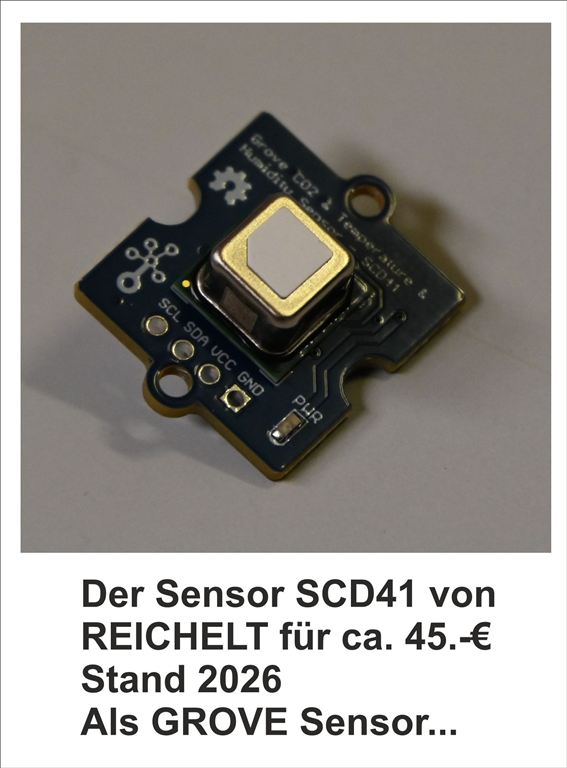

SCD41 Sensor ca. 20.-€
beim MH-Z19 sind es ca. 30.-€
Display-Beleuchtung
22.-€
Display
15.-€
Gehäuse-Platte
10.-€
Rest
ca. 10.-€
Leiterplatten selbst
0.-€
Gesamt: ca. 80.-€

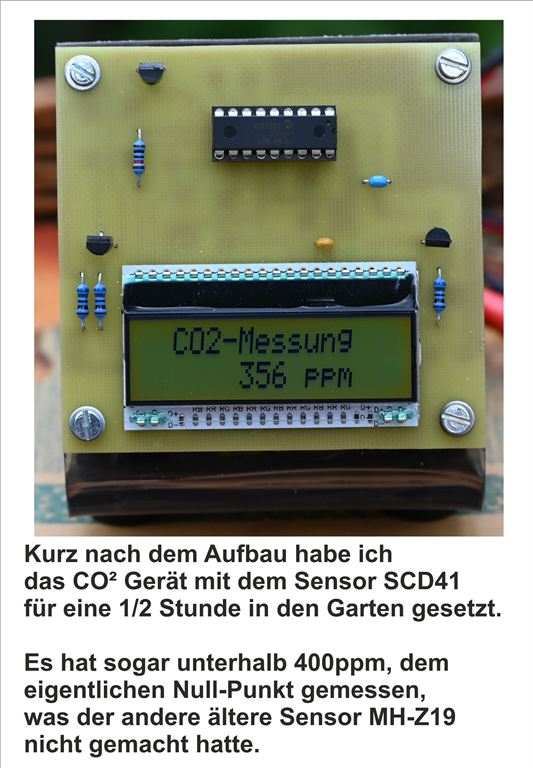

Zum Bild links :
Somit war der
Sensor gleich kalibriert (justiert).
Und hat am Anfang
natürlich einen falschen Wert mit 356ppm angezeigt !
Nach
einiger Zeit hat sich der ppm-Wert auf 400ppm normalisiert
(justiert...) !
Nach ca. 2 Tagen lieferten das CO²-Gerät
mit dem Sensor MH-Z19 und
auch das Gerät mit dem Sensor SCD41
fast gleiche Werte!
|
(Klick
hier) und man findet weiteres zum SCD41 Sensor in
Wolles-Bastelkiste
Viel Spass beim Basteln !
|
