Download der Bastelanleitung hier als: "DCF77-Berlin-Uhr.zip" ca. 6,0Mbyte Die Berlin-Uhr, auch inoffiziell Mengenlehreuhr genannt, ist eine öffentliche Uhr in Berlin. Sie wurde 1975 von dem Erfinder Dieter Binninger im Auftrag des Berliner Senats entwickelt und zeigt die Uhrzeit über eine Anzahl von leuchtenden Lampen an. (siehe links im Foto) ( Genaueres findet man bei Wikipedia [KLICK-HIER] ) Die in das Guinnes-Buch aufgenommene Uhr mit einer Gesamthöhe von sieben Metern wurde als „erste Uhr der Welt, die die Zeit mit leuchtenden farbigen Feldern anzeigt“, am 17. Juni 1975 zunächst auf dem Mittelstreifen des Kurfürstendamms errichtet. Mein Bastel-Berlin-Uhren-Anzeige-Prinzip ist hier etwas anders. Es ist eine Tisch-Uhr mit der Euro-Größe ca. 100x160mm. (siehe links im Foto... mit der Uhrzeit von 21h und 8min) Bei der Zeit werden nur Stunden und Minuten, wie üblich bei der Berlin-Uhr angezeigt, aber hier mittels 10mm LEDs. Es funktioniert mit einem Funkuhren-Empfänger von Conrad. So gibt es auch keine Taster, wo die Uhrzeit eingestellt werden kann. Die Uhr wird jede volle min durch DCF77-Funkimpulse automatisch gestellt, wenn die Decodierung erfolgreich war. Bei Decodier-Fehlern (HF-Störungen, Gewitter...) läuft sie im normalen Quarz-Zeit-Modus. Zu kaufen gibt es dies als normale Quarz-Uhr, wo man die Zeit mit Tastern einstellt... (Klick hier) Aber als Funkuhr, wie hier die Bastelei, gibt es dies glaube nicht zu kaufen ??? |
 |
Mit der Zeit-Erklärung unterhalb (klick auf alle diese Fotos und es wird größer !!!) |

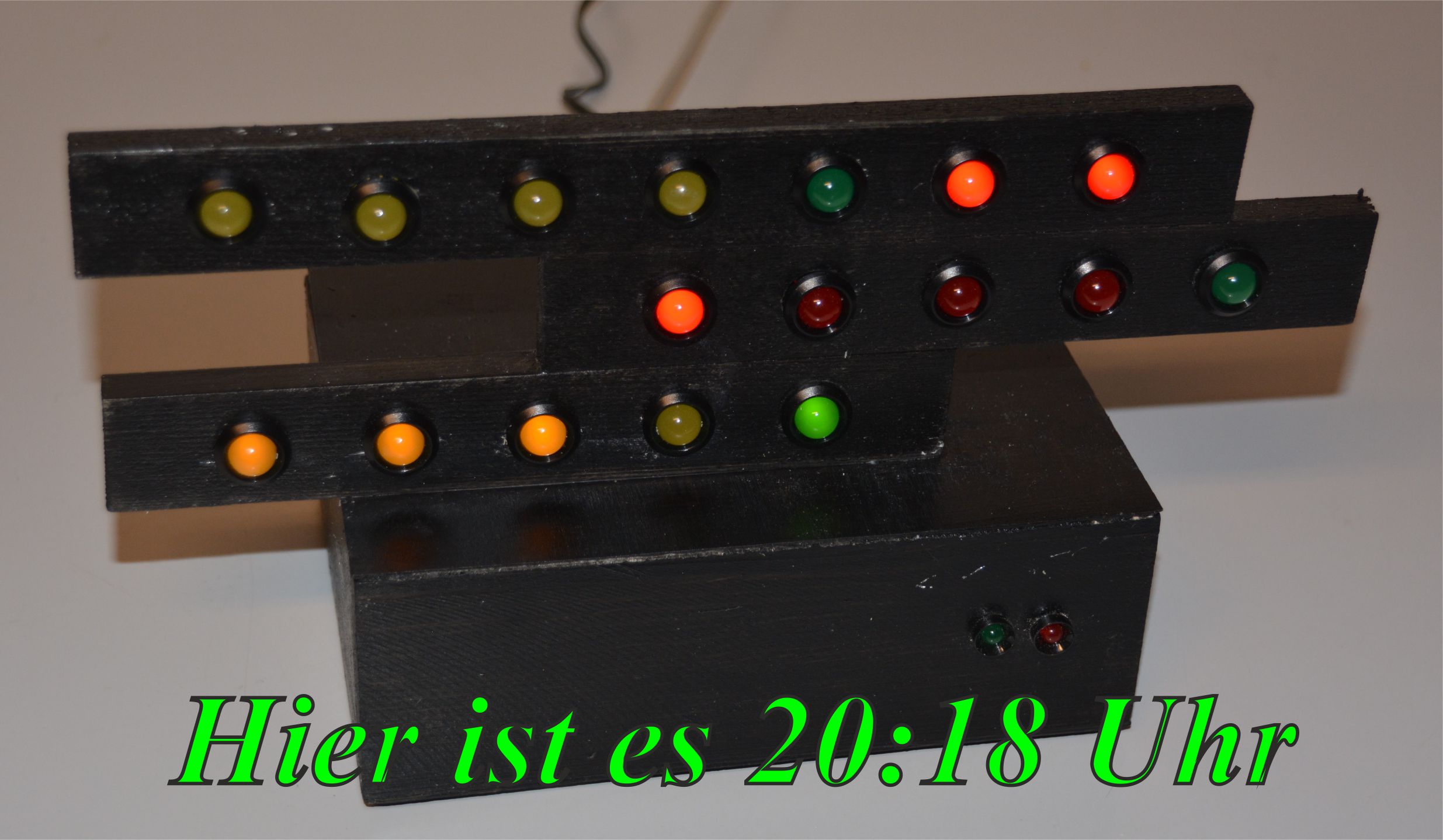

An Hand links der Fotos erkennt man leicht mein spezielles Anzeige Prinzip. Eine kleinere grüne LED blinkt im Ein-sec-Rhythmus, so wie die DCF77-Impulse empfangen werden. Es blinkt mit 0,5sec als Ein und mit 0,5sec als Aus. In der 59-zigsten sec kommt kein DCF77-Impuls. (hier blinkt es auch nicht) Eine weitere kleine rote LED ganz unten hat zwei Funktionen. 1. Ab der laufenden sec wo ein DCF77-Decodier-Fehler aufgetreten ist, beginnt diese LED zu leuchten. Die Uhr läuft natürlich im Quarz-Modus weiter. Sie kann nur nicht "fehler-behaftet" zur vollen min gestellt werden. Ab der "Neuen"-Minute, wo eine erneute Empfangs- Decodierung erfolgt, erlischt die Fehler-LED. Es ist also nebenbei ein "schlechter" Gewitter-Detektor entstanden... 2. Wurden keine Empfangs-Fehler erkannt, blitzt diese LED in jeder vollen min in der 00sec kurz auf. Damit weis man: Die Uhr wurde EXAKT auf DCF77-Funkuhren-Zeit gestellt. Ein kleiner Piepser ist auch auf der Leiterplatte. Er piepst zur vollen Stunde in der 00sec. |
 |
 |
Aber nur von 7°°Uhr bis 22°°Uhr. In der Nacht schweigt der Pieps! Einen Nachteil beim Aufbau gibt es: Benutzt man ein Steckernetz-Teil (es gibt hauptsächlich HF-störbehaftete Schaltnetzteile) kommt es bei "schlechten" Netzteilen zu HF-Störungen. Die rote Fehler-LED leuchtet. Es kann das Funksignal nicht decodiert werden. Man muss ein Netzteil finden, welches keine Störungen verursacht. Es gibt auch "gute" Stecker-Schaltnetz-Teile !!! Der Stromlaufplan vorab (Klick hier) Der Bestückungsplan vorab (Klick hier) Im Download der Bastelanleitung ist alles besser erkennbar ! !!!!!!!! Nach ca. 2 Jahren Inbetriebnahme : Es kam im Nachhinein sehr häufig zur irrtümlichen Störungs-Fehler-Anzeige schon in der 00sec in der LED. Ich habe hier mit Erfolg bei einigen Bauelementen die Werte geändert sowie die Software und an Stelle des DCF-Conrad-Empfängers einen DCF77-Empfänger von Reichelt eingesetzt. Diese Änderung befindet sich auch im Bastel-Download ! !!!!!!!! |
 |
 |
| Leiterplatten-Vorher-Test und die eigentliche Berlin-Uhr |
 |
Hier links sieht man einen Nachbau von DL6KCV dem Walter mit eigener Gestaltung... Die Berlin-Uhr wurde vielfach nachgebaut ! |
 |
Download der Bastelanleitung hier als: "DCF77-Grosse-Berlin-Uhr.zip" ca. 9,0Mbyte Hier bei diesem Aufbau ist die Anzeige genau so, wie bei dem Original in Berlin. 23 LEDs (gelb und rot) zeigen hier die Uhrzeit an. (siehe links) Eine größere gelbe LED (20mm) blinkt im Sekundentakt der ankommenden DCF77-Funkuhren-Impulse. |
 Hier der Aufbau der "Großen Berlin Uhr" mit der Uhrzeit 17h : 13min |
In der 59-zigstem Sekunde kommt kein Impuls. Hier leuchtet auch nichts. Man kann am Blinken schon erkennen ob Funksignale empfangen werden. Ein kontinuierliches Blinken verdeutlicht, dass keine Empfangsstörungen vorliegen. Eine grüne und rote 5mm LED (rechts unten) in gleichem LED-Gehäuse (Duo-LED) zeigt die Fehler-Meldung exakter an. Wenn es rot leuchtet, liegt ein Decodierungsfehler vor. Wenn es für eine sec in der vollen Minute kurz grün aufblitzt, wurden alle Impulse exakt decodiert und als Zeit angezeigt. Bei Decodier-Fehlern (rote LED leuchtet) läuft die Uhr im Quarz-Modus. Innerhalb von 24 Stunden liegt der Fehler bei 1sec Gang-Genauigkeit. Die LEDs werden direkt mit Gleichstrom und einer Spannung von +12Volt angesteuert. Bei den +12Volt wird ein Stecker-Netzteil genommen. Der Controller PIC16F877A übernimmt die Anzeige und Decodierung. 3stck. Treiber-ICs ULN2803 verstärken den Strom für die LED-Anzeige. |
 |
Der Controller PIC12F675 ist als
Monoflop programmiert und normiert die empfangenen Impulse (eigentlich 200msec oder 100msec) auf eine konstante Länge von ca. 0,5sec. So leuchtet dann auch die SEC-Takt-LED mit 0,5sec "ein" und 0,5sec "aus". Jede volle Stunde zur 00min und 00sec kommt ein 1sec Piepton . Es piepst also beginnend von 7°°Uhr bis 22°°Uhr. Der Ton ist auch generell abschaltbar. Die hier verwendeten viereckigen LED-Leuchtflächen haben mehrere LEDs integriert. Deshalb sieht es "voll ausgeleuchtet" aus... Das untere Controller-Plast-Gehäuse ist von REICHELT. Der Ständer ist ein umfunktionierter Weihnachts-Stern-Ständer, welchen es zu kaufen gibt (Klick hier) |
 Beim Einkleben der Ferrit-Antenne muss man vorsichtig sein... |

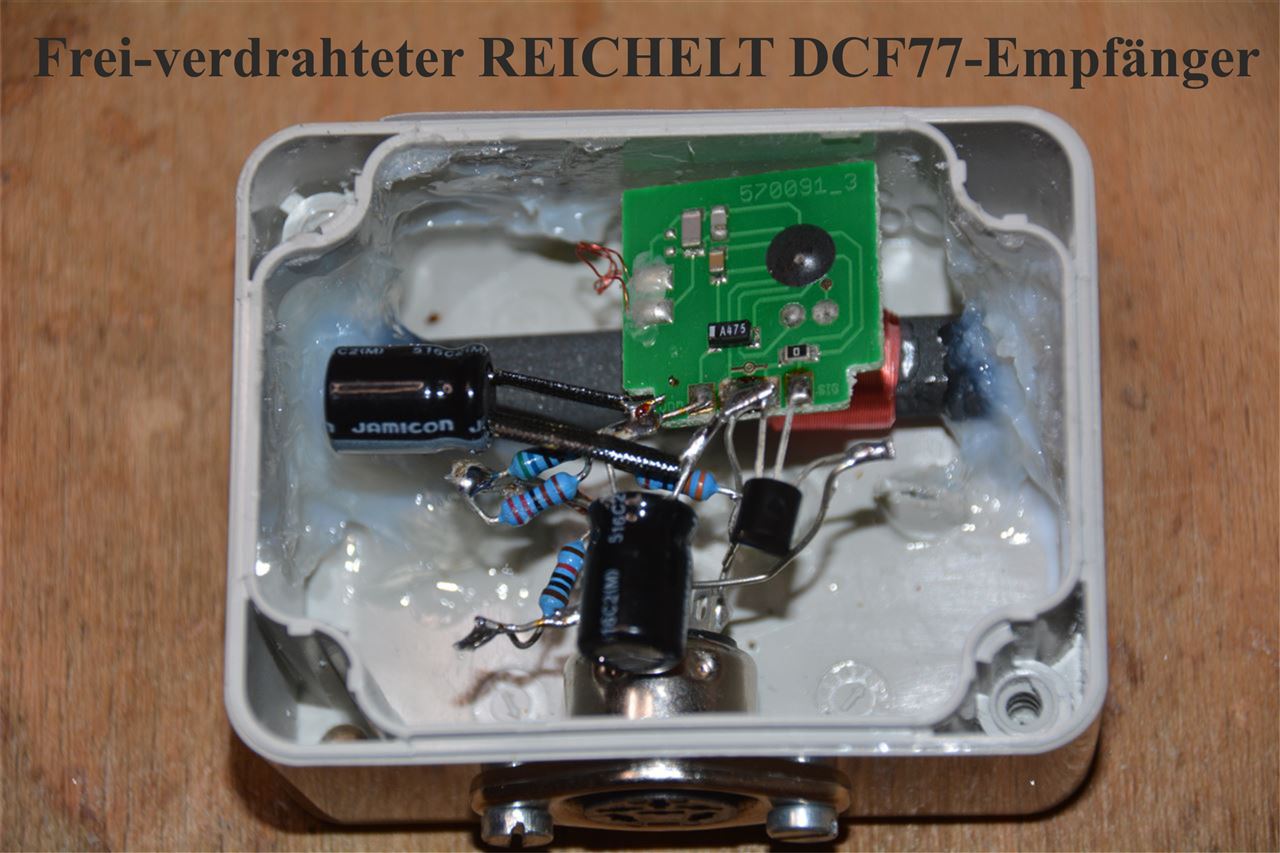

Als DCF77 Funkuhren-Empfänger wurde ein REICHELT-Empfänger mit frei verdrahteter Zusatzschaltung genommen. Hier der Gesamt-Stromlaufplan vorab (Klick hier) Für die hier verwendeten LED-Leuchtflächen kann man auch andere LEDs einsetzen. Dann muss man die "LED" - Widerstände ändern... Nach diesen Widerständen (im Stromlaufplan) wird an die +12Volt vom Stecker-Netzteil angeschlossen nach dem Verpolungs-Dioden-Schutz... Hier der Controller-Bestückungsplan vorab (Klick hier) Die hier auf-geätzten Lötinsel-Bezeichnungen erleichtern die Verdrahtung zur LED-Anzeigen-Leiterplatte.... Im Bastel-Download (oben) wird alles exakter beschrieben... |
 Klick auf das Foto und es wird größer |
